Quartus II 的入门级使用

好久没有用VHDL写东西了，今天需要完成一个项目，重新复习一下

新建工程

1. 新建工程

file-->New Project Wizard,

next, 选择存放的路径+名字（project+top-level 名字要相同），

next，File name名字同上，

next，选择响应的硬件，若只用于仿真不需要硬件的话，就默认

2. 新建VHDL文件

文件名同工程名，编写代码，文件保存在工程中。

此次简单写了一个D触发器的代码，为了验证新安装的软件是有有问题。

-- D trigger achievementlibrary ieee;
use ieee.std_logic_1164.all;ENTITY Dtrigger IS PORT(D, clk : IN STD_LOGIC;Q : OUT STD_LOGIC);
END ENTITY Dtrigger;ARCHITECTURE one of Dtrigger is SIGNAL sig_save : STD_LOGIC;BEGIN PROCESS(clk)BEGIN if clk'event and clk='1' then-- == rising_edge(clk) thensig_save <= D;end if;END PROCESS;Q <= sig_save;
END ARCHITECTURE one;

3. 编译

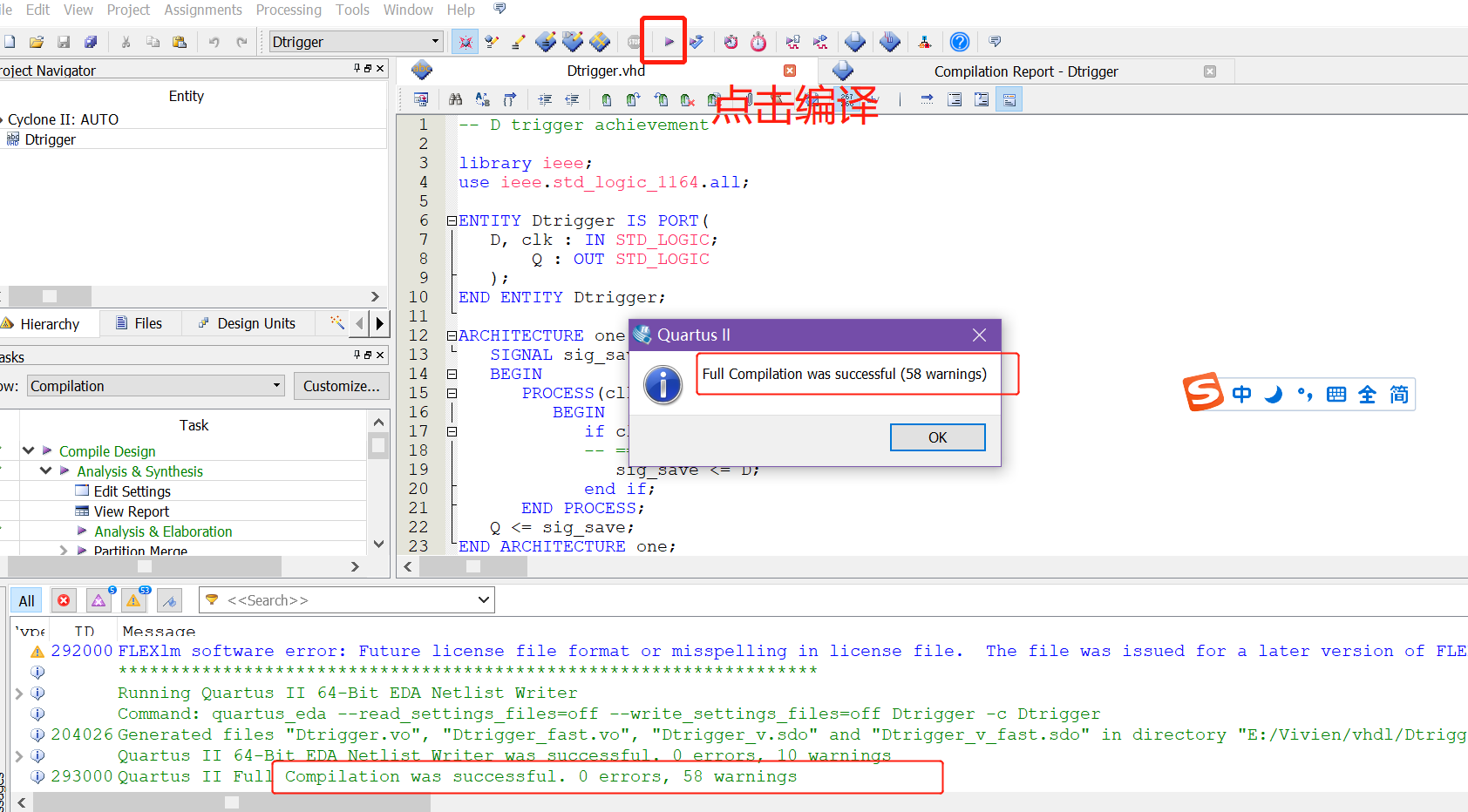

点击编译按钮，若成功，说明软件安装过程没有问题；失败的话，根据提示，一一寻找解决问题的办法。

4. 新建波形文件

为了进一步看一下我们这个器件是否成功，需要查看输入输出波形是否正确。

a. 新建

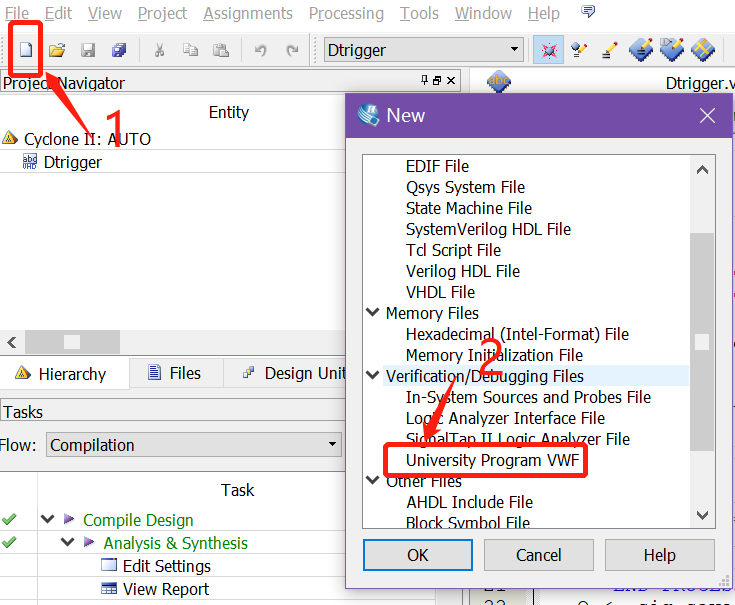

file-->new-->Verfication/Debugging Files-->University Program VWF

b. 设置

在Edit中选择End Time设置仿真终止时间，默认为1us，根据需要改，一般改大点

c. 在弹出的跟进代码对应的这个波形文件

需要一些配置，我安装的Quartus默认使用的

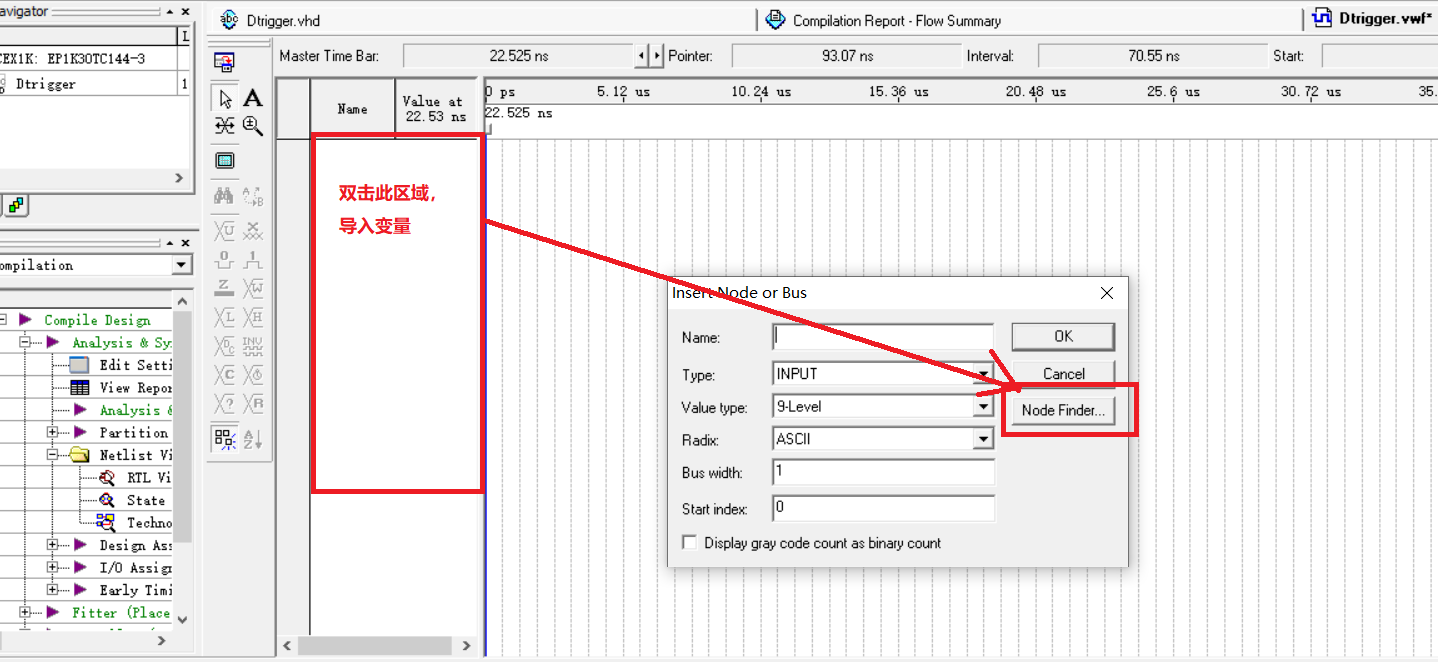

5. 点击clk, d,选择上面的波形，设置好波形；

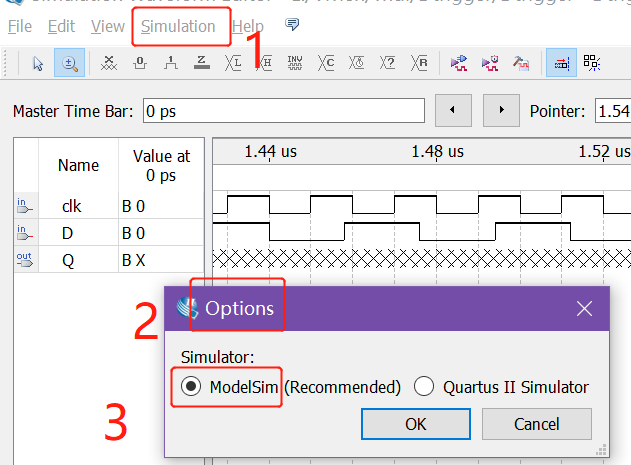

在Simulation->Options-> 默认的为ModelSim,如果你的电脑没有安装ModelSim, 会无法使用。可以选Quartus II simulator

6. 出现问题：ModelSim-Altera was not found. Please install ModelSim-Altera which is included with the Quartus II installer, or use the Quartus II Simulator instead by selecting "Simulation > Options > Quartus II Simulator"

7. 选择Simulation > Options > Quartus II Simulator，点击运行

生成运行后的文件

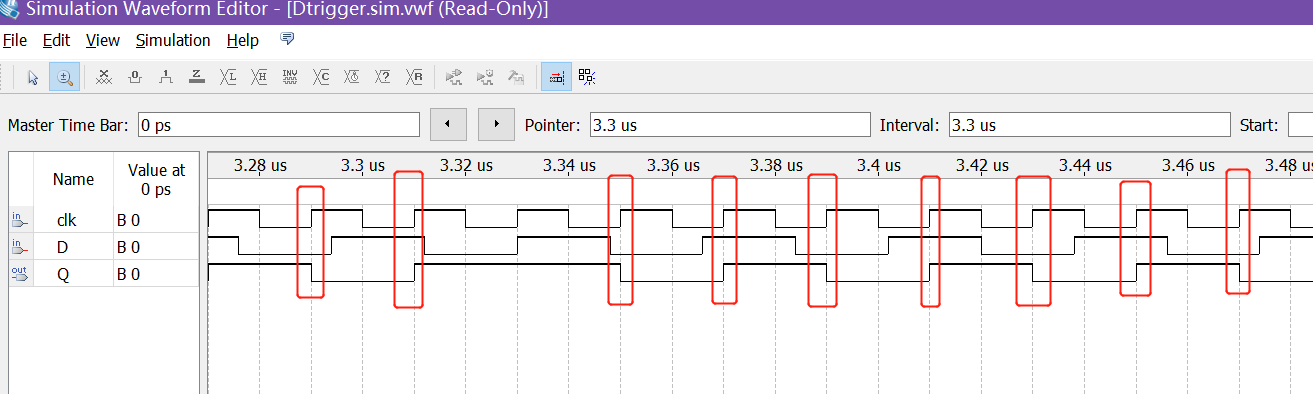

8. 结果文件，在时钟的上升沿变化信号。

9. 查看硬件原理图

Tools下拉菜单里的Netlist Viewers–>RTL Viewer可以查看VHDL描述的硬件电路

有一个问题

Quartus II默认使用的是ModelSim-Altera，Simulation Waveform Editor默认为ModelSim。

解决这个问题：

a. 在Simulation Waveform Editor中设置Simulation->Options-> Quartus II simulator；use the Quartus II Simulator instead by selecting "Simulation > Options > Quartus II Simulator"

b.设置EDA Simulation Tool. 在Quartus中Assignments->Simulation->Tool name中选择ModelSim->Apply, 必须要点击Apply, 点击OK不会生效。 系统默认的为ModelSim-Altera。原因就在这里
