之前看过程鑫老师的文章，介绍过根据Excel数据创建管道系统，但是有小伙伴问过我，照着他这个做，没成功，于是呢，我就想试下，结果发现也没成功。

然后我逐个节点过了一遍，发现可能是因为版本问题，有些API和节点有调整，造成了程序不成功。

但是大致思路是没问题的，所以我照着他这个教程，结合我的思路，替换了一些节点，把教程分享给大家，用的是Revit2020和Dynamo2.3版本。

我们说是创建管道系统，其实并不是真的创建，而是获取Revit样板自带的系统，进行复制和调整。

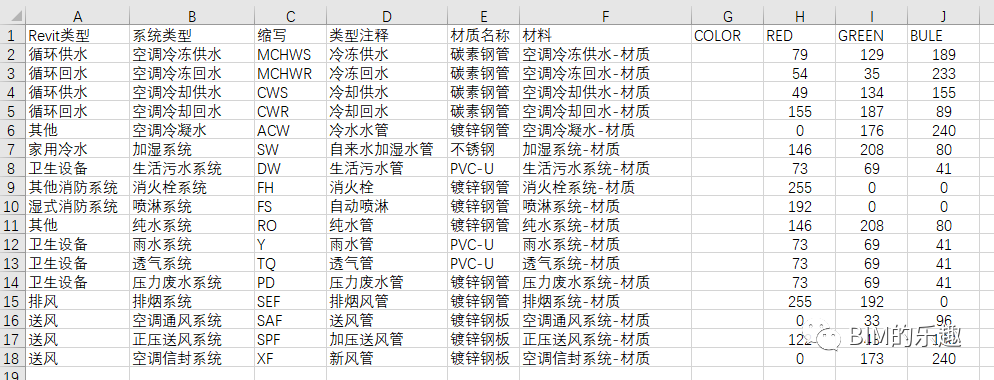

首先，准备我们本次要用的基础数据，打开Excel，基本数据如下：

由上面两张图可以看图，Excel中第一列是Revit自带的系统类型，第二列是我们要新建的系统类型，两列是一一对应的关系，需要我们人为指定。

后面几列就都比较好理解了，根据需要设置即可。

基础数据准备好了，我们就可以着手开始写程序了。

首先，分两步，一是读取Excel数据，用Data.ImportExcel节点即可，二是获取Revit自带的管道系统（这部分是程鑫老师教程里的，后面会单独介绍我的方法），用Element Types节点，选择管道系统和通风系统，并获取所有系统。

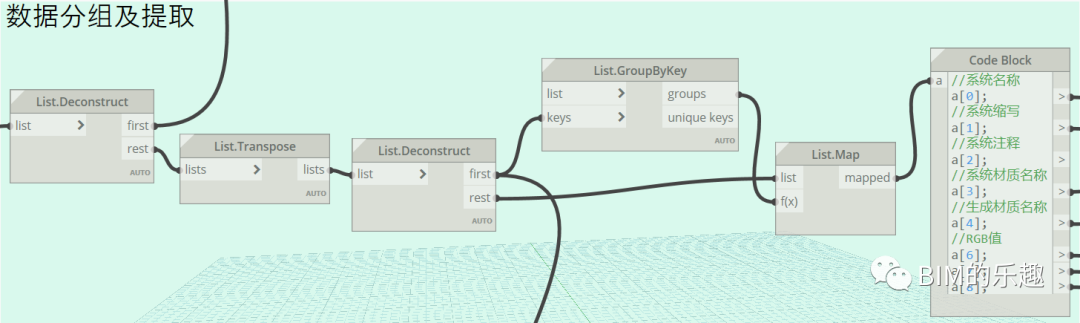

然后我们提取Excel数据，首先用List.Deconstruct节点，去掉第一行标题，然后用List.Transpose节点，对数据转置，获取每列的数据。我们从Excel中可以看出，Revit系统类别这列是有重复的，那么我们可以对其他列的数据进行分组，根据Revit系统类型这列里同名的系统。

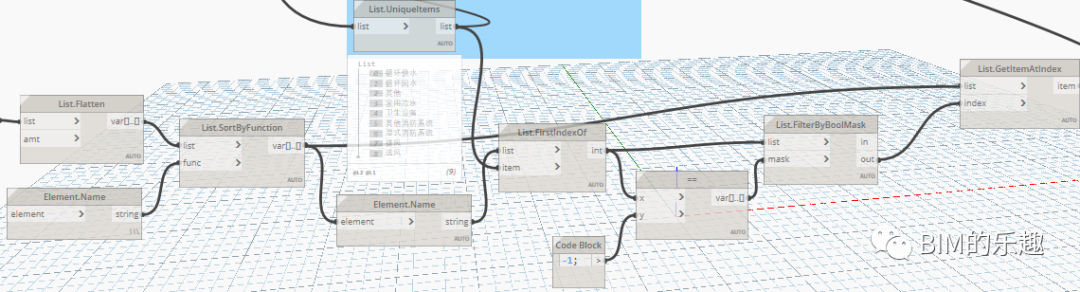

另一边，根据项目中所有的管道系统，比对Excel中的名称，来获取管道系统：

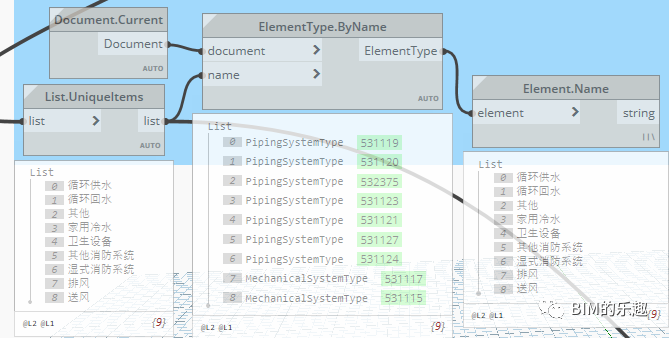

但是这样操作太复杂了，新手很难理解这里在做什么，实际上是有简单的方法的，这里我用到了Orchid节点包里的ElementType.ByName节点，直接根据Excel里的系统名称，获取系统类型：

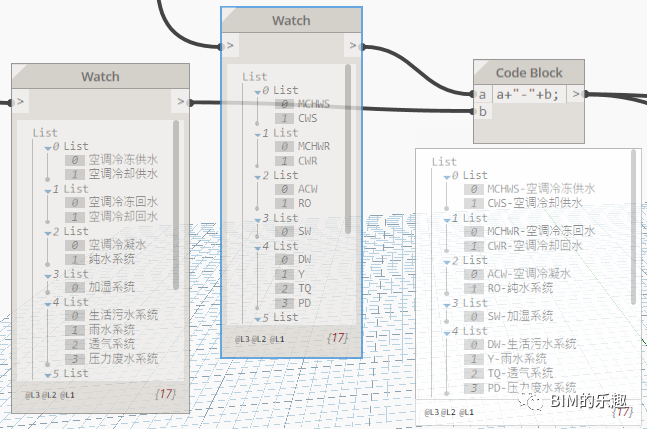

之后用Code Block，系统名称和缩写连接在一起：

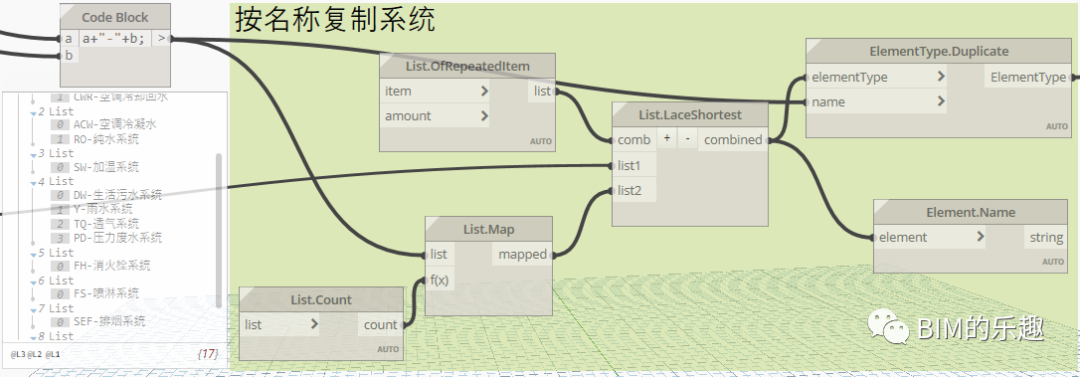

然后可以根据名称，复制系统类型，用到ElementType.Duplicate节点：

系统复制好以后，我们可以对系统材质进行设置：

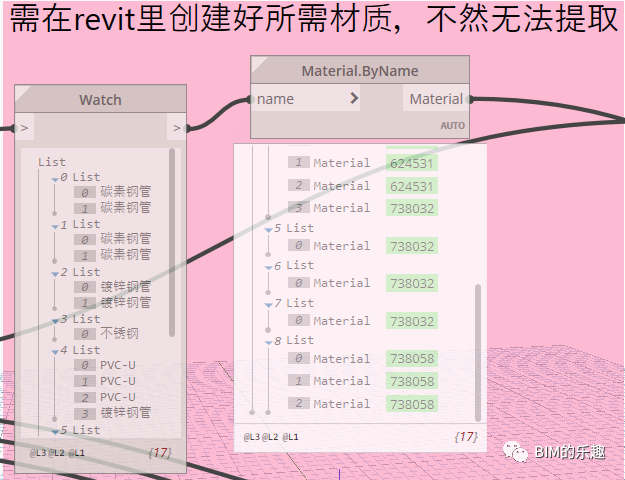

这里有个前提，就是我们Excel里材质名称列里的材质，必须是项目中有的，然后我会根据这个材质，复制我们所需要的的材质：

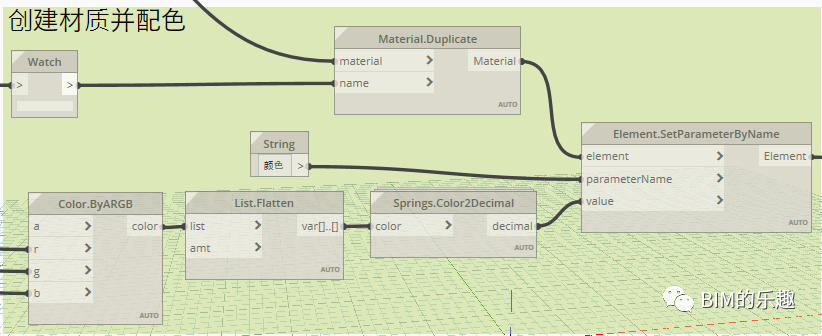

之后就可以复制材质，并根据Excel数据给材质设置颜色：

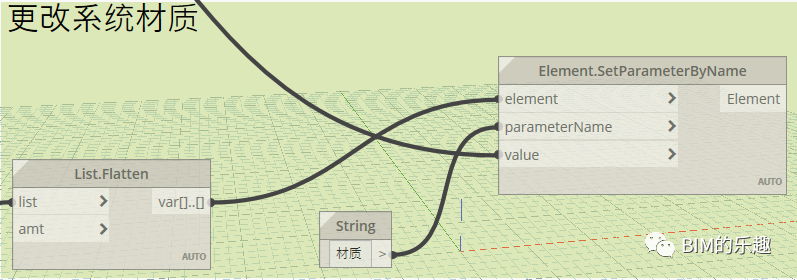

最后将材质，添加给系统即可：

最后附上完整截图：

好了，今天的教程就到这里了，主要是解答下小伙伴的提问，在程鑫老师的教程基础上，更新了下，当然还需要大家自行尝试，有不对的地方，请指正哈！
