EPAI手绘建模APP转换模型和坐标系

(11) 模型转换

图 273 转换工具栏

① 实体转成曲面，先选择需要转成曲面的实体模型，再点击该按钮。将选择的实体模型转成多个曲面。

② 曲线转成NURBS样条曲线，先选择需要转成NURBS样条曲线的边模型，修改转换参数，将选择的曲线转成杨样条曲线。

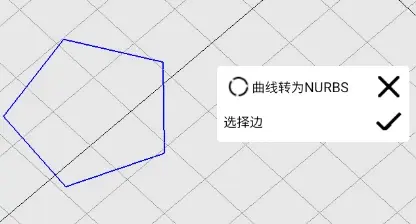

图 274 曲线转为NURBS曲线-1

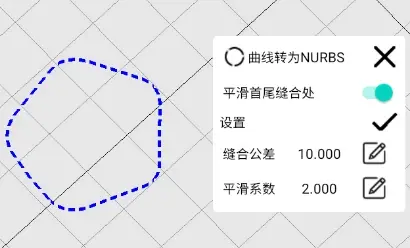

图 275 曲线转为NURBS曲线-2

③ 曲面转成NURBS样条曲面，先选择需要转成样条曲面的面模型，再点击该按钮。将选择的曲面转成样条曲面。

(12) 坐标系

图 276 坐标系工具栏

① 坐标系在CAD建模中是一个非常基础而又非常重要的概念，合理的创建自定义坐标系可以方便创建模型，也可以创建出一些不太容易创建出来的模型。切换到不同坐标系时，场景中间的坐标轴也对应改变，场景的背景网格也对应改变。详细参见另一篇文章《什么是建模中的坐标系》。

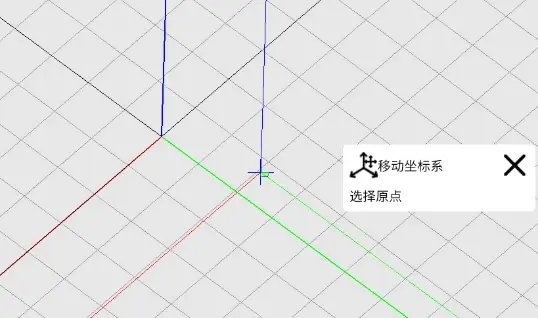

② 移动坐标系，选择新的坐标系原点，点选或者长按移动十字光标方式确定新的坐标系的原点，以原来坐标系的X、Y、Z方向为新的坐标系的X、Y、Z方向创建新的坐标系。

图 277 移动坐标系

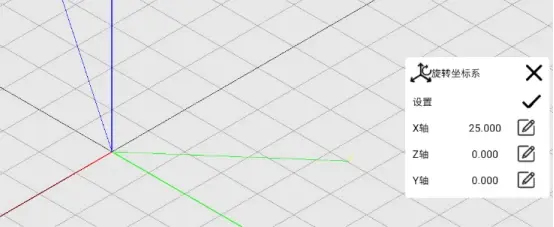

③ 旋转坐标系，设置坐标系相对于原来坐标系X、Y、Z方向旋转角度，创建新的坐标系。

图 278 旋转坐标系

④ 法线坐标系，长按弹出十字光标后移动十字光标，移动十字光标到曲面上一点，则以该点为坐标系原点，曲面在该点X方向曲率方向为坐标系X方向，曲面在该点Y方向曲率方向为Y坐标系方向，曲面在该点法方向为坐标系Z方向，创建新的坐标系；移动十字光标到曲线上一点，则以改点为坐标系原点，曲线在改点切线方向为坐标系Z方向，根据右手法则，自动确定坐标系X、Y方向，创建新的坐标系。

图 279 模型边或面上点定义坐标系

⑤ OXY坐标系，选择坐标系原点；选择坐标系X方向点；选择坐标系Y方向点，根据右手法则，自动确定坐标系Z方向，创建新的坐标系。

更多关于APP内容可以跳转到OCC中文网 https://www.opencascade.cc/c/course/epaicad/61 查看。
