网络安全之防火墙 双机热备实验

实验图

基本配置

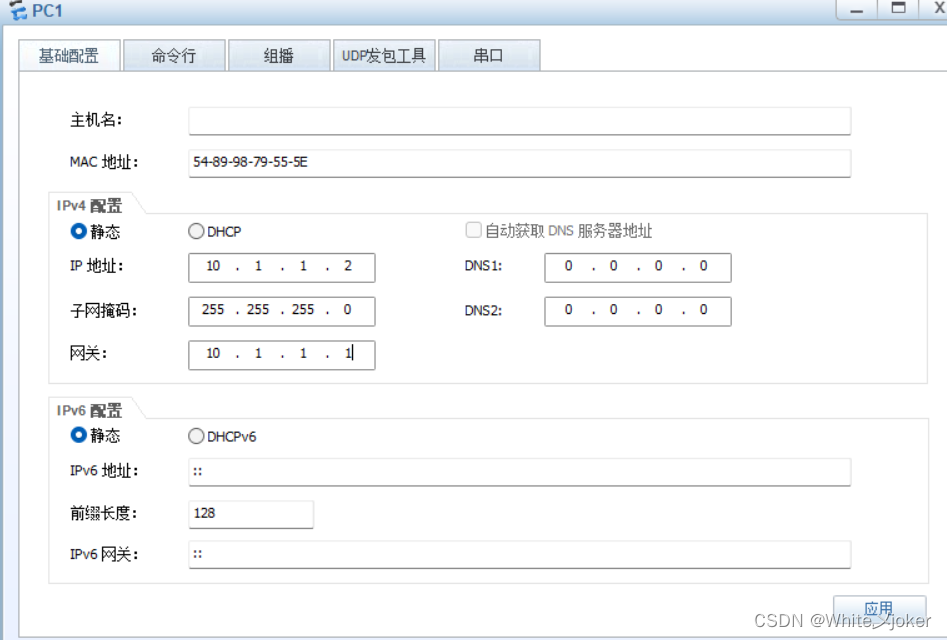

PC1

 SW2

[SW2]vlan 2
[SW2-vlan2]q
[SW2]vlan 3
[SW2-vlan3]
[SW2-vlan3]q
[SW2]int Vlan 2
[SW2-Vlanif2]ip address 10.1.1.1 24 --- vlan2的网关
[SW2-Vlanif2]q
[SW2]int g 0/0/3
[SW2-GigabitEthernet0/0/3]port link-type access
[SW2-GigabitEthernet0/0/3]port default vlan 2
[SW2-GigabitEthernet0/0/3]q
[SW2]int g 0/0/1
[SW2-GigabitEthernet0/0/1]port link-type access
[SW2-GigabitEthernet0/0/1]port default vlan 2
[SW2-GigabitEthernet0/0/1]q
[SW2]int g 0/0/2
[SW2-GigabitEthernet0/0/2]port link-type access
[SW2-GigabitEthernet0/0/2]port default vlan 3
[SW2]ip route-static 0.0.0.0 0 10.1.2.254 --- 配置路由缺省指向防火墙虚拟网关
[SW2]int Vlanif  3
[SW2-Vlanif3]ip address 10.1.2.1 24 --- vlan3的网关

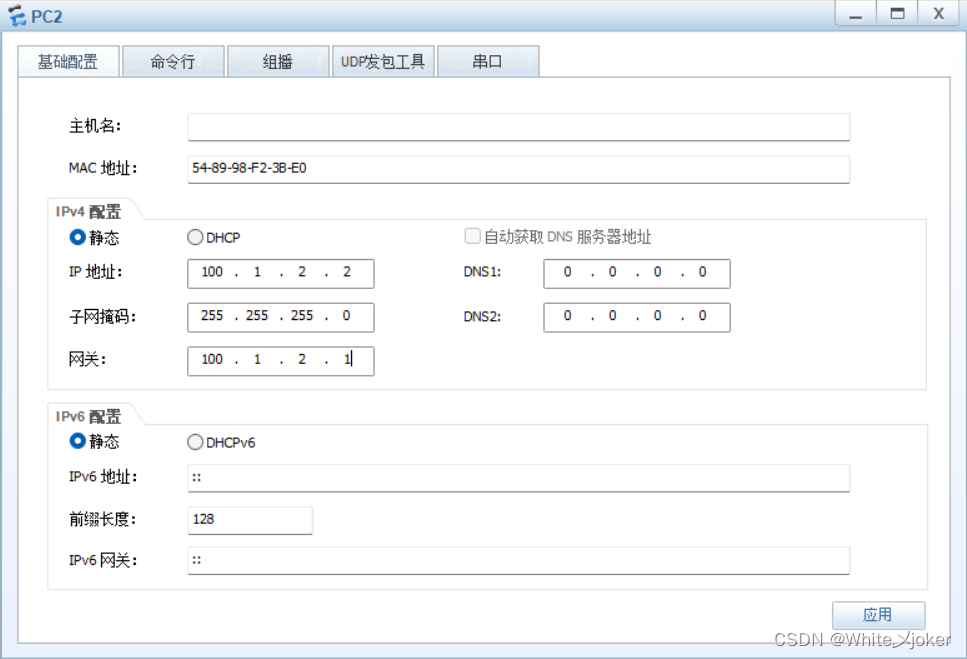

PC2

SW3配置

[SW3]vlan 2
[SW3-vlan2]q
[SW3]vlan 3
[SW3-vlan3]
[SW3-vlan3]q
[SW3]int Vlan 2
[SW3-Vlanif2]ip address 100.1.2.1 24 --- vlan2的网关
[SW3-Vlanif2]q
[SW3]int g 0/0/3
[SW3-GigabitEthernet0/0/3]port link-type access
[SW3-GigabitEthernet0/0/3]port default vlan 2
[SW3-GigabitEthernet0/0/3]q
[SW3]int g 0/0/1
[SW3-GigabitEthernet0/0/1]port link-type access
[SW3-GigabitEthernet0/0/1]port default vlan 2
[SW3-GigabitEthernet0/0/1]q
[SW3]int g 0/0/2
[SW3-GigabitEthernet0/0/2]port link-type access
[SW3-GigabitEthernet0/0/2]port default vlan 3
[SW3]ip route-static 0.0.0.0 0 100.1.1.254 --- 配置路由缺省指向防火墙虚拟网关
[SW3]int Vlanif  3
[SW3-Vlanif3]ip address 100.1.1.1 24 --- vlan3的网关

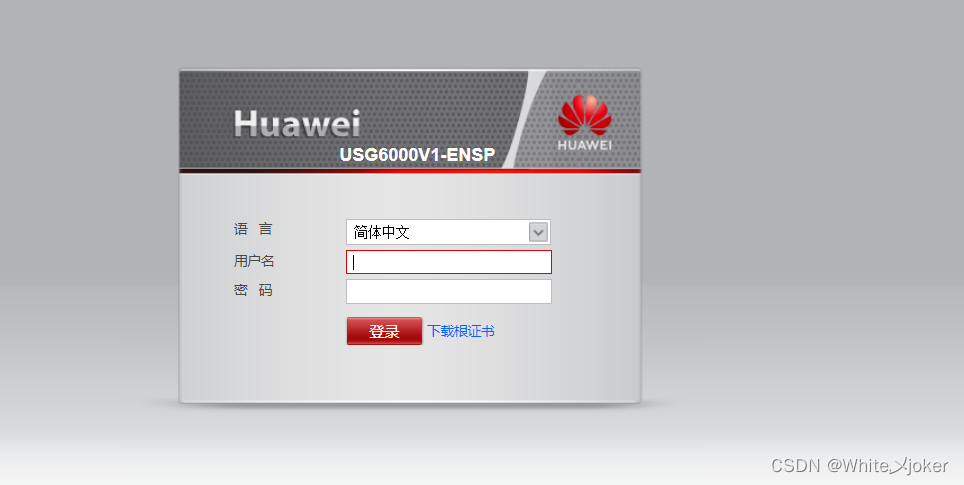

 登陆防火墙图形界面

<USG6000V1>system-view
[USG6000V1-GigabitEthernet0/0/0]ip address 192.168.160.1 24 --- 修改防火墙IP地址与电脑端同网段
[USG6000V1-GigabitEthernet0/0/0]service-manage all  permit --- 放通所有协议

注意：

        配置的IP地址需要与自己电脑所开启的网段相同

        华为防火墙默认用户名 --- admin

                                 密码 --- Admin@123

FW1的配置

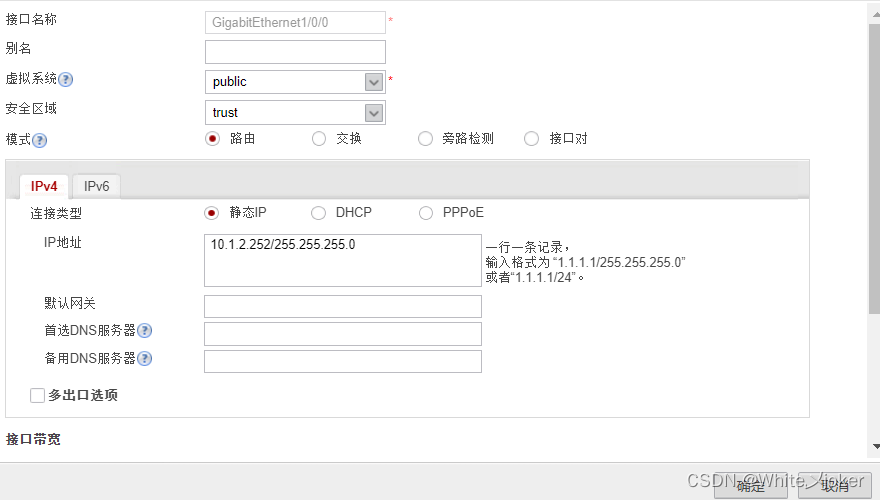

配置 g 1/0/0 口

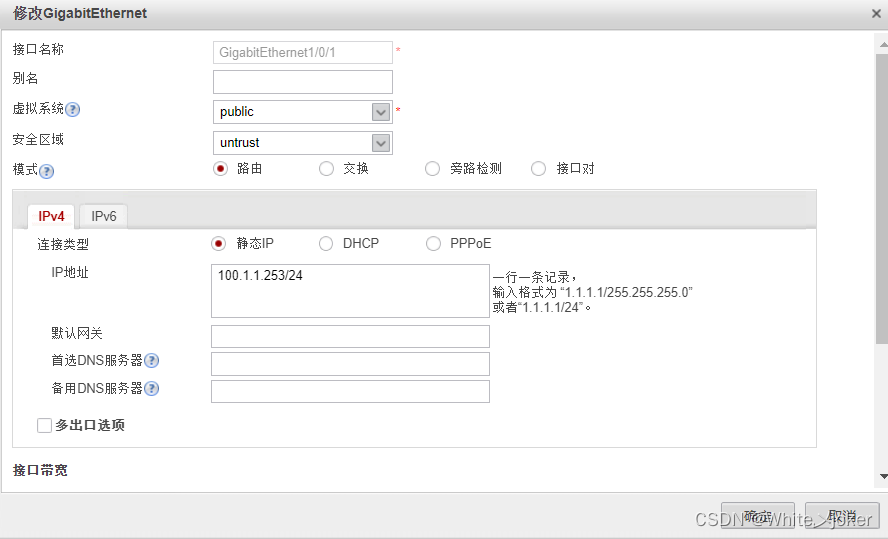

配置 g 1/0/1 口

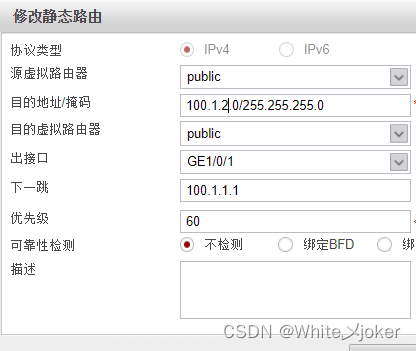

新建静态路由

 FW2的配置

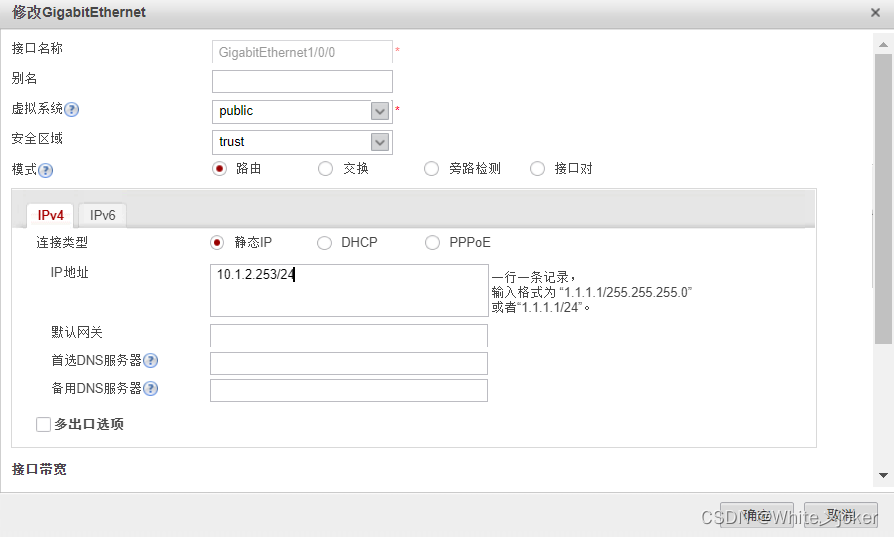

配置 g 1/0/0 口

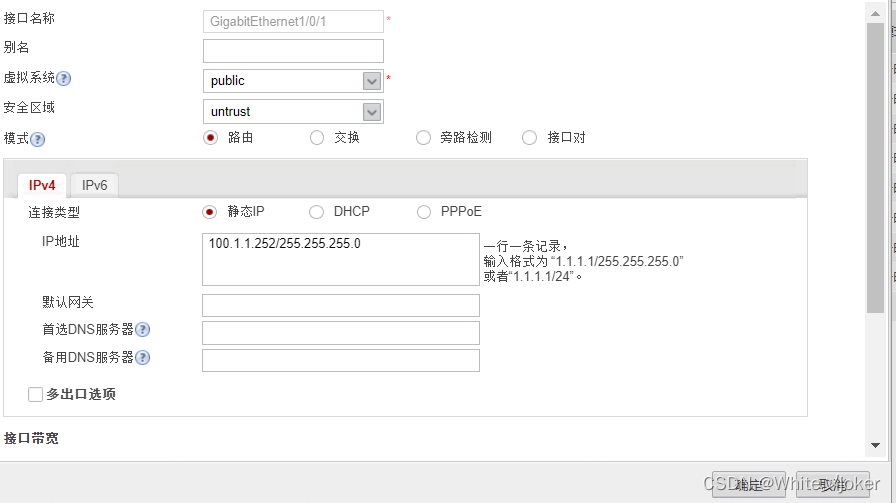

配置 g 1/0/1 口

新建静态路由

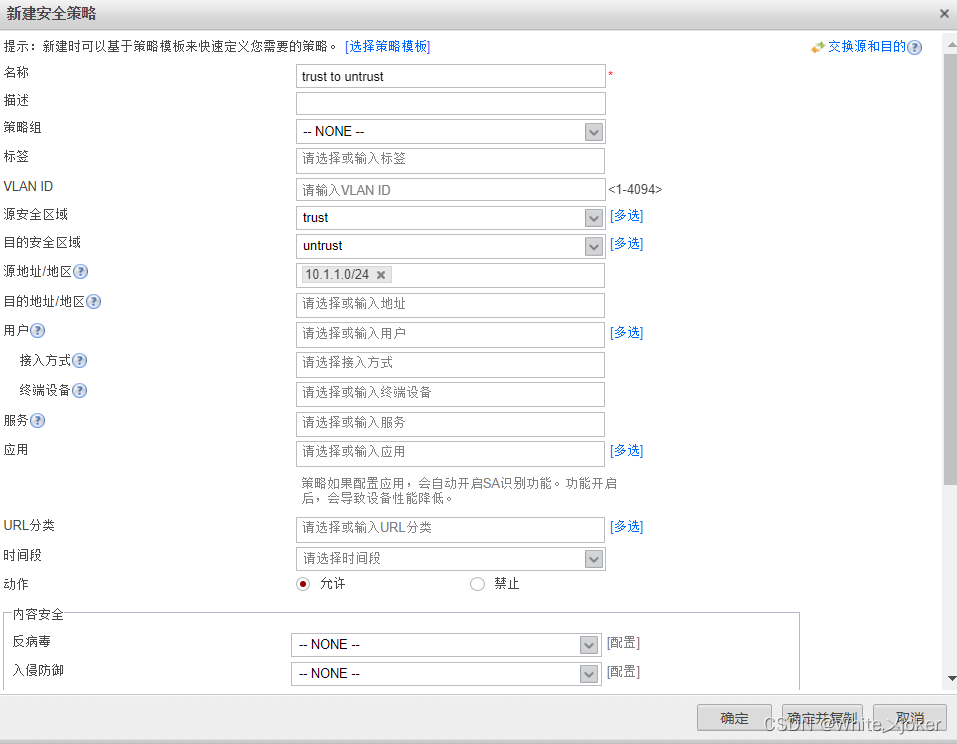

新建trust to untrust 区域的安全策略

FW1

 FW2

配置心跳线

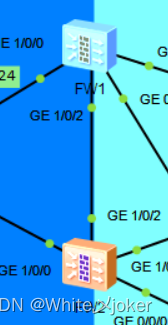

在FW1与FW2之间拉一条心跳线



配置FW1 g 1/0/2 口 ip

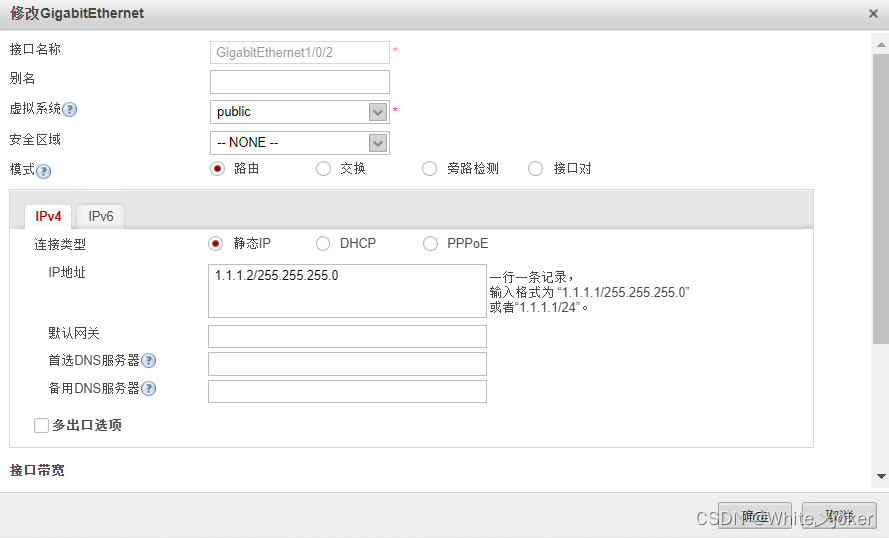

 配置FW2 g 1/0/2 口 ip

注意：

        IP地址可以随便配，但要求两个端口可以相互ping通。

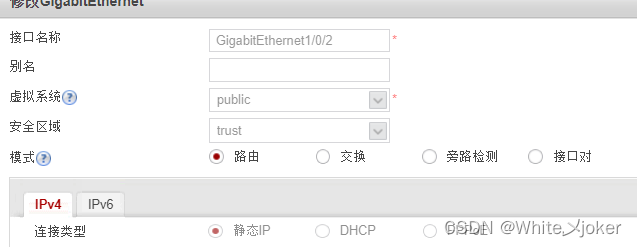

将心跳线划分到trust区域

FW1

 FW2

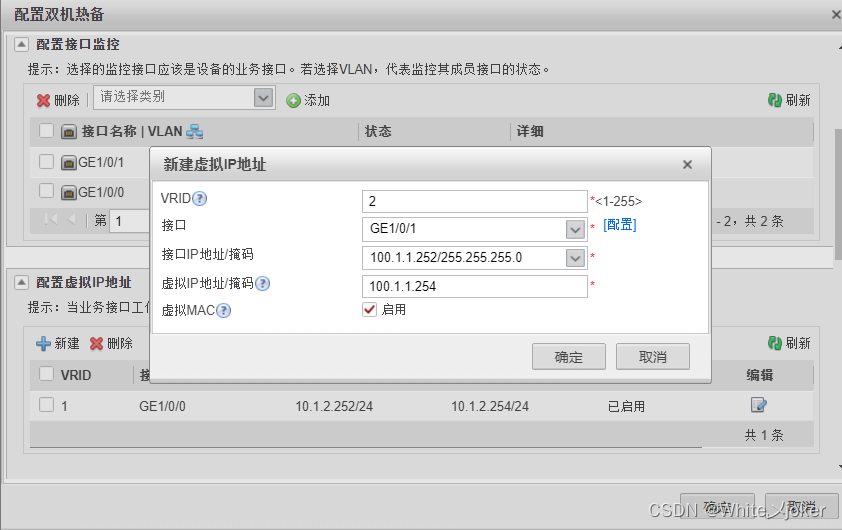

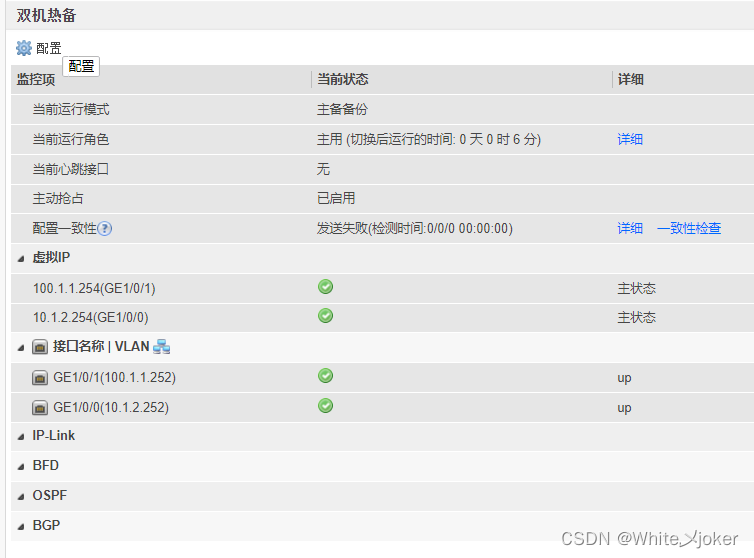

配置双机热备

        点击系统-->高可用-->双机热备热备-->配置

FW1配置

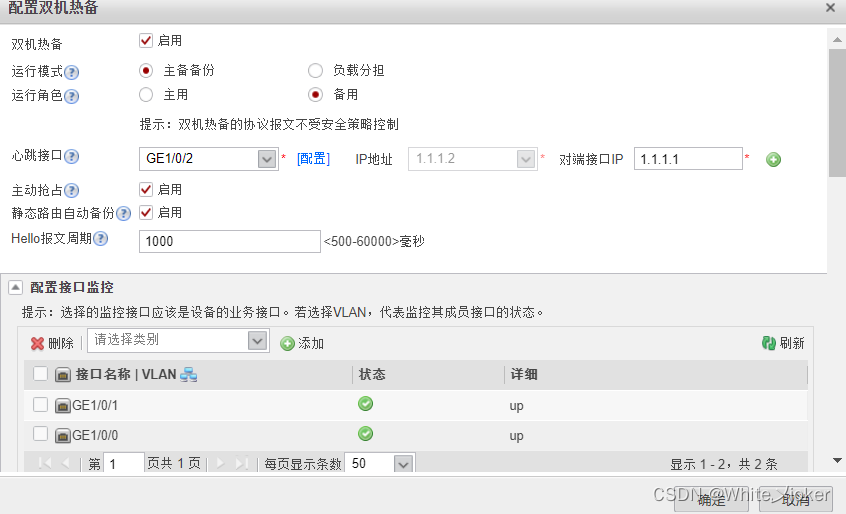

FW2配置

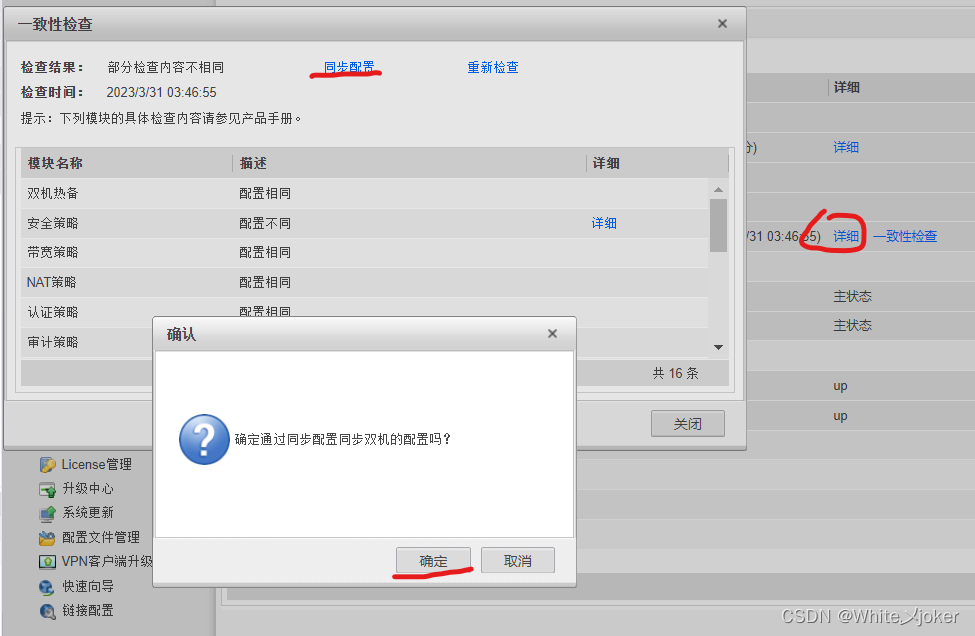

同步安全策略配置

FW1

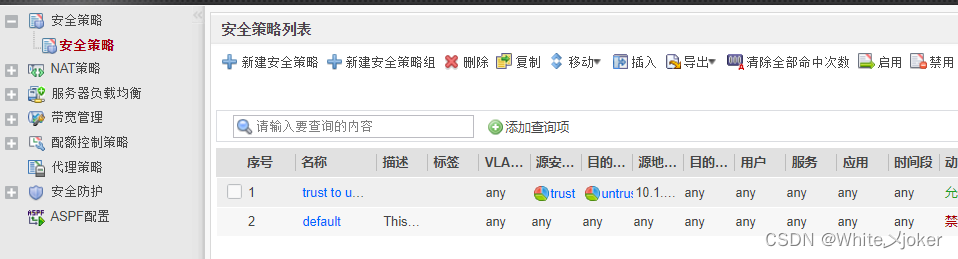

测试 --- FW2上是否有FW1的安全策略

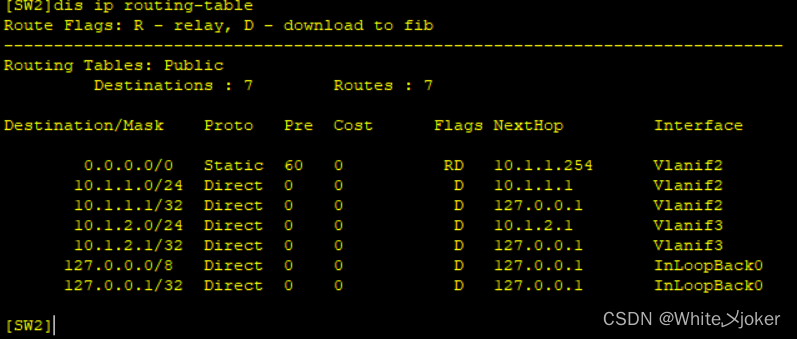

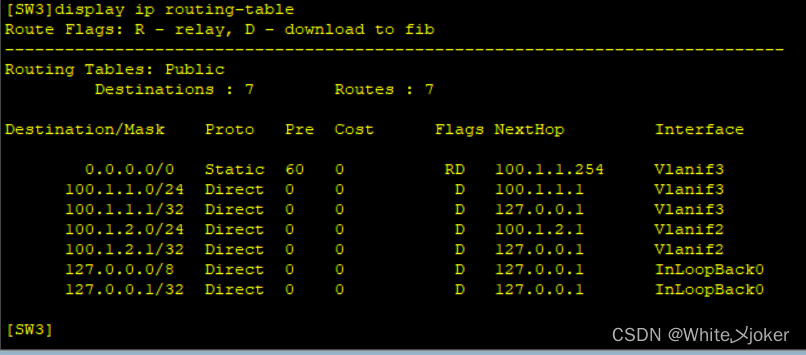

 查看路由

测试双机热备

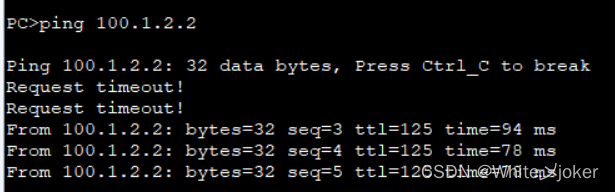

PC1

断开SW2与FW1的连线

[SW2]int g 0/0/1
[SW2-GigabitEthernet0/0/1]shutdown

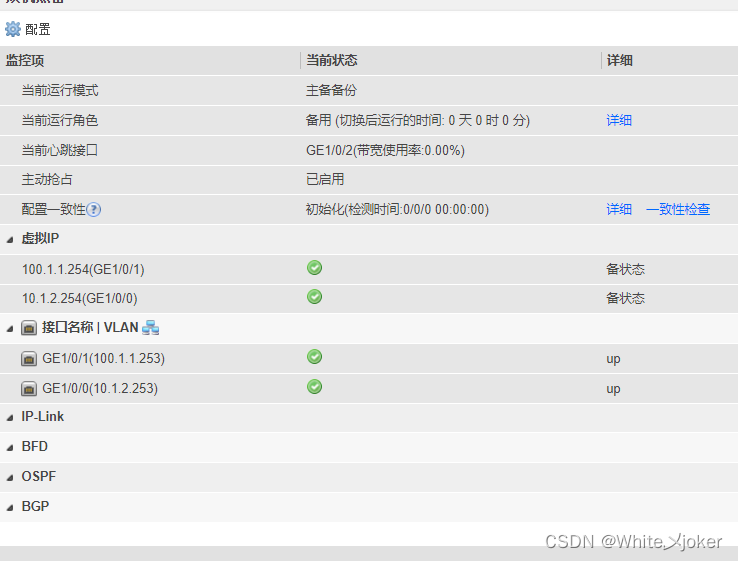

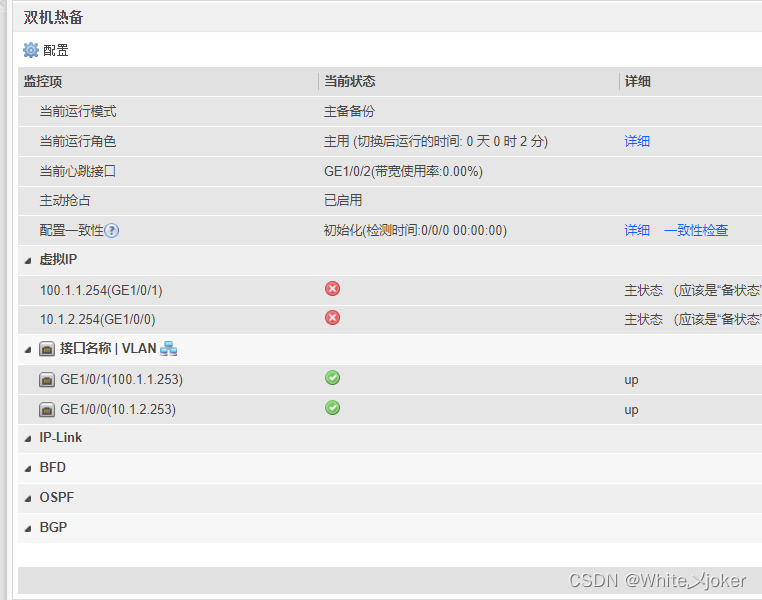

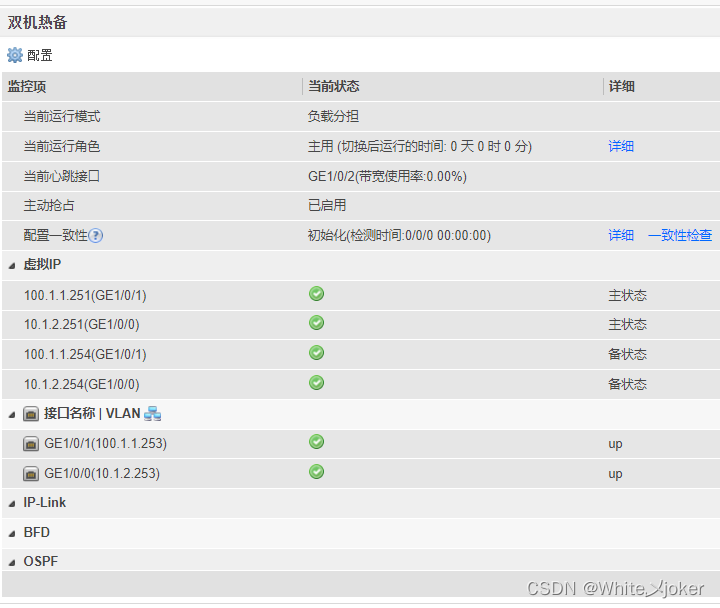

查看链路切换情况

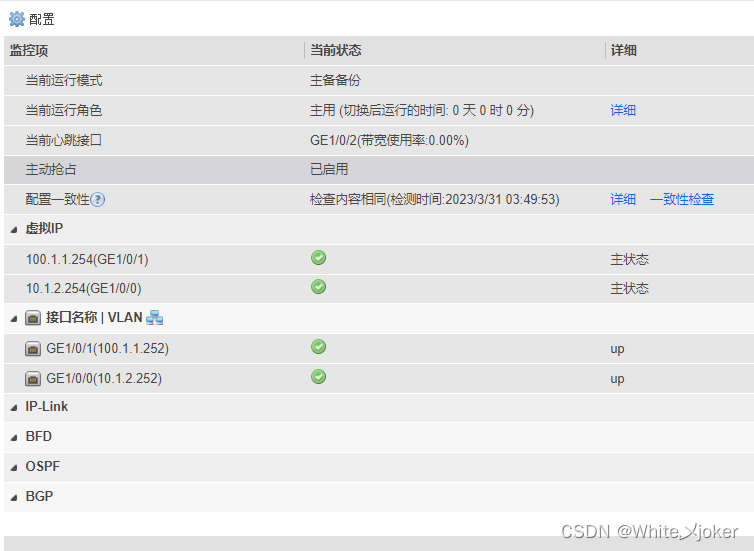

FW1

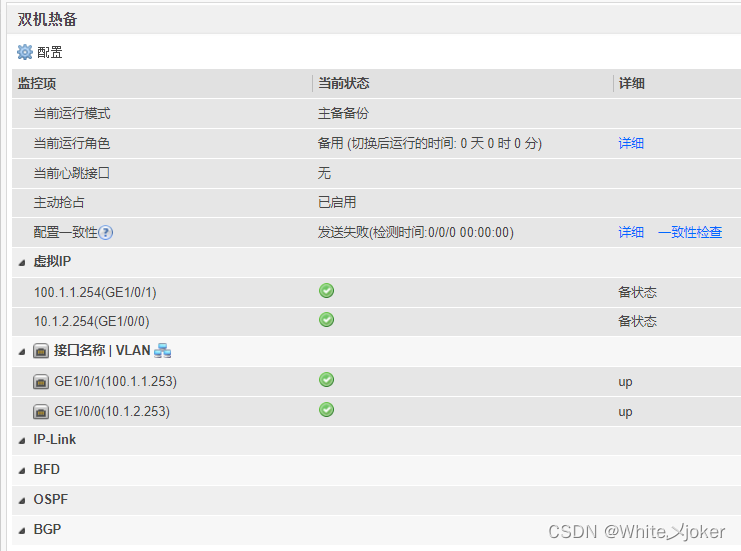

 FW2

恢复SW2与FW1的连线

[SW2-GigabitEthernet0/0/1]undo shutdown

FW1

FW2

在防火墙上配置负载均衡

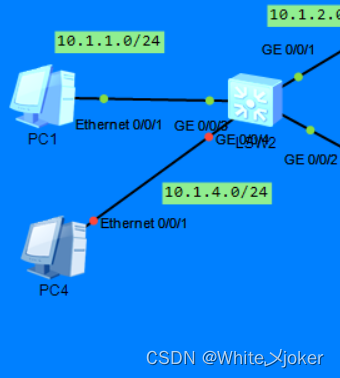

添加PC3，PC4并划分网段

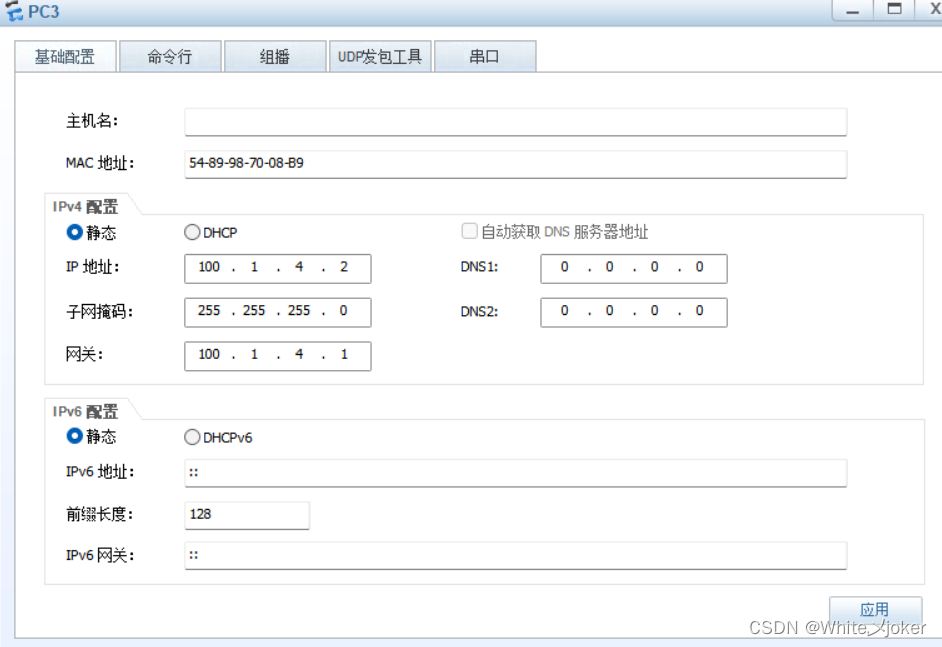

 PC3配置

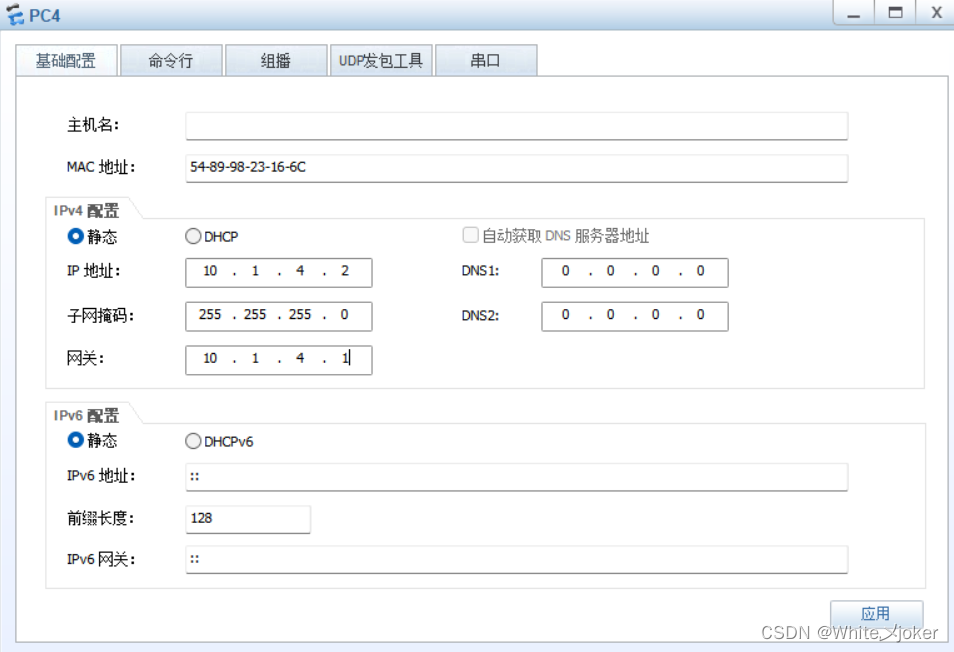

 PC4配置

 SW2配置

[SW2]vlan 4
[SW2-vlan4]q
[SW2]int vlan 4
[SW2-Vlanif4]ip add 10.1.4.1 24
[SW2-Vlanif4]q
[SW2]int g0/0/4
[SW2-GigabitEthernet0/0/4]port link-type access
[SW2-GigabitEthernet0/0/4]port default vlan 4
[SW1]ip route-static 100.1.4.0 24 10.1.2.251

 SW3配置

[SW3]vlan 4
[SW3-vlan4]q
[SW3]int Vlanif 4
[SW3-Vlanif4]ip add 100.1.4.1 24
[SW3]int g0/0/4
[SW3-GigabitEthernet0/0/4]port link-type access
[SW3-GigabitEthernet0/0/4]port default vlan 4
[SW3]ip route-static 10.1.4.0 24 100.1.1.251

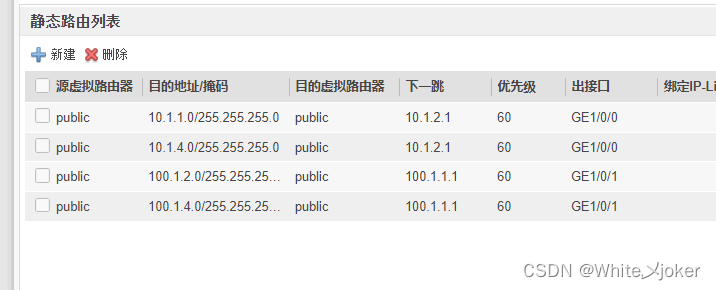

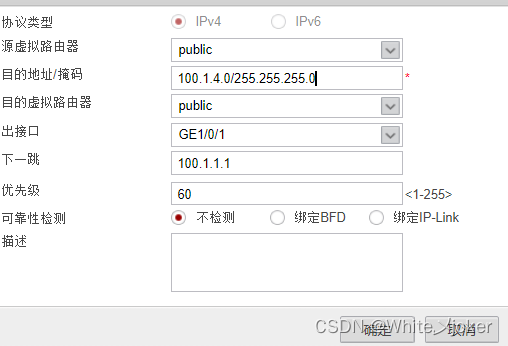

FW1配置静态路由

注意：

        因为配置了同步，所以此时FW2也自动同步了这两条路由

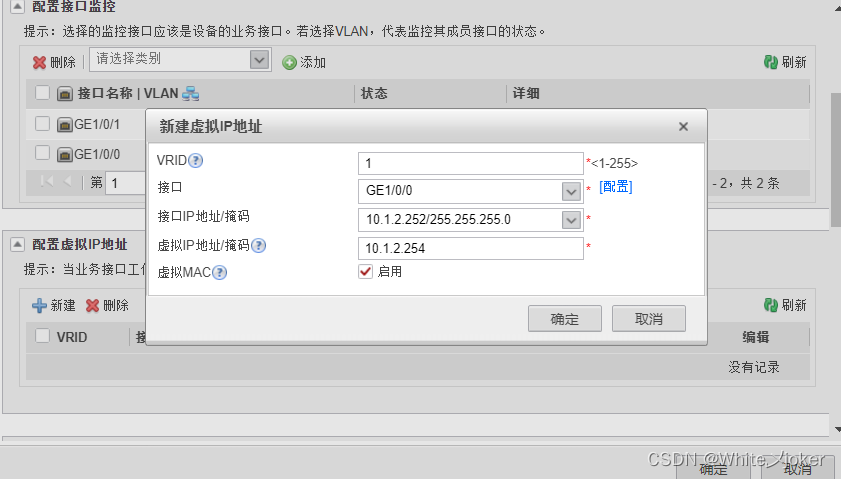

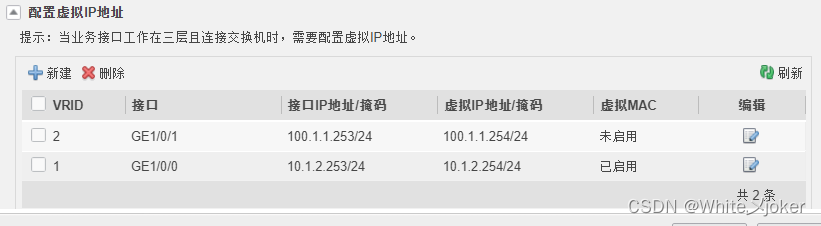

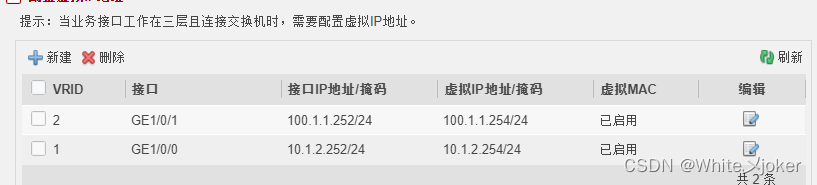

 配置虚拟网关

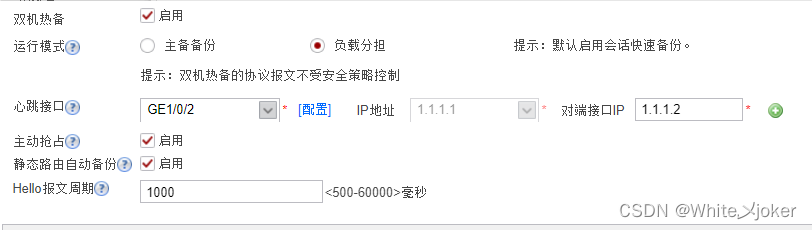

         将双机热备的运行模式改为负载分担

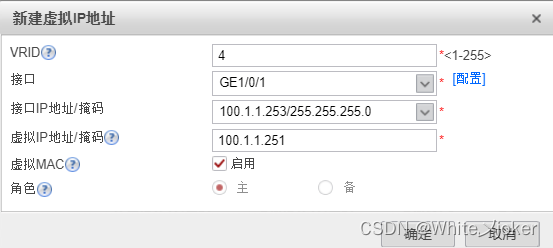

FW1新建虚拟IP地址池

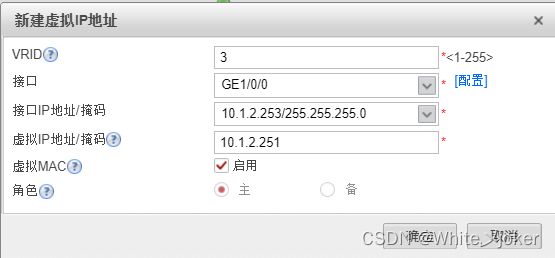

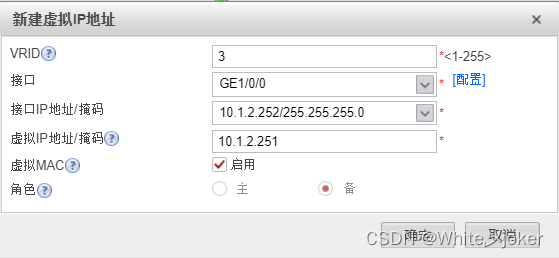

 FW2新建虚拟IP地址池





FW1

 FW2

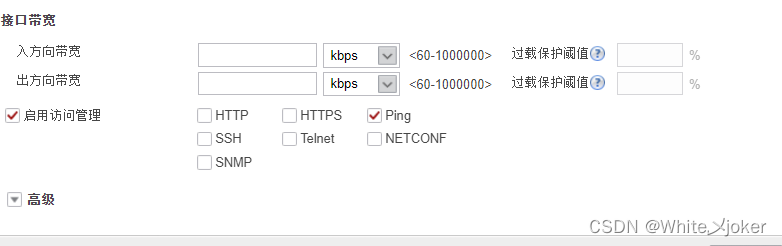

FW1 g 1/0/0接口 开启ping服务，FW2自动同步

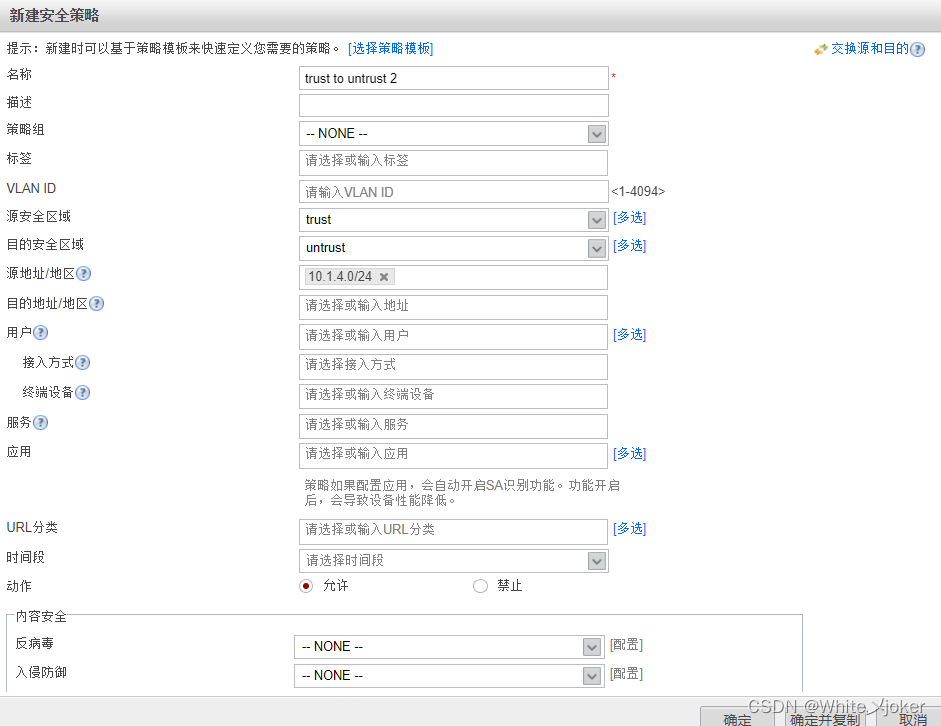

FW1增加安全策略，FW2自动同步

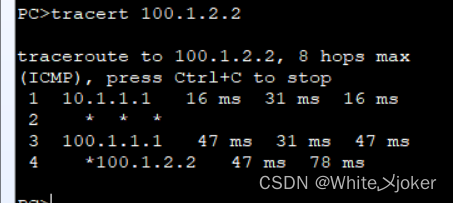

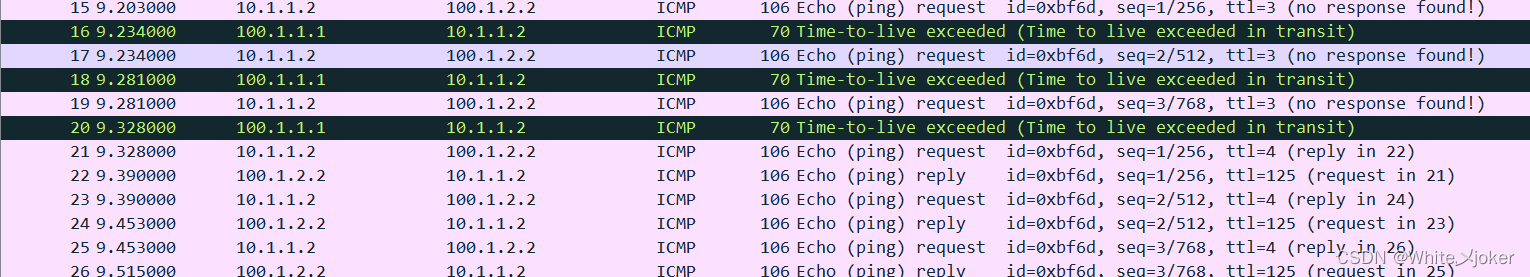

 测试

PC1

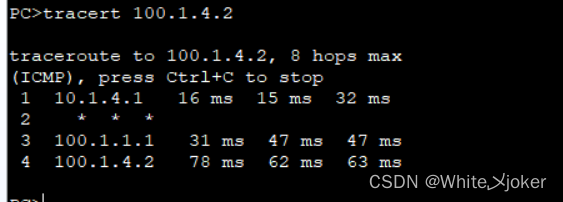

PC4



 断开SW2的0/0/1端口

[SW2]interface g 0/0/1
[SW2-GigabitEthernet0/0/1]shutdown

测试PC1
