同为（TOWE）防雷产品助力福建移动南平分公司防雷改造

01 公司简介

中国移动通信集团福建有限公司南平分公司属于福建移动地级分公司，所属行业为电信、广播电视和卫星传输服务。现已建成覆盖范围广、业务品种多、通信质量高的综合通信网络，具备行业领先的经营管理制度。移动通信大楼的综合防雷及地接系统，是起到防止和减少雷电对通信设施造成危害，确保人员和通信系统的正常运行，起到防人身触电、防雷电破坏、防静电、抗电磁干扰等作用，通信设备的安全和通信设备的正常工作有着极为重要的作用。

02 设计依据

依据国际电工委员会IEC标准、中国GB标准与部委颁发的设计规范的要求，该建筑物和大楼内之通信机房等设备都必须有完整完善之防护措施，保证该系统能正常运作。这包括电源供电系统、不间断供电系统，空调设备、通信网络、微波通信设备等装置应有防护装置保护。

1.GB50057-2010《建筑物防雷设计规范》

2.GB50343-2012 《建筑物电子信息系统防雷技术规范》

3.GB50174-2008 《电子信息系统机房设计规范》

4.YD5098-2005《通信局（站）雷电过电压保护工程设计规范》

5.YD5068-98《移动通信基站防雷与接地设计规范》

6.IEC61312《雷电电磁脉冲的防护》

7.YD 2011-93《微波站防雷与接地设计规范》

03 同为科技（TOWE）简介

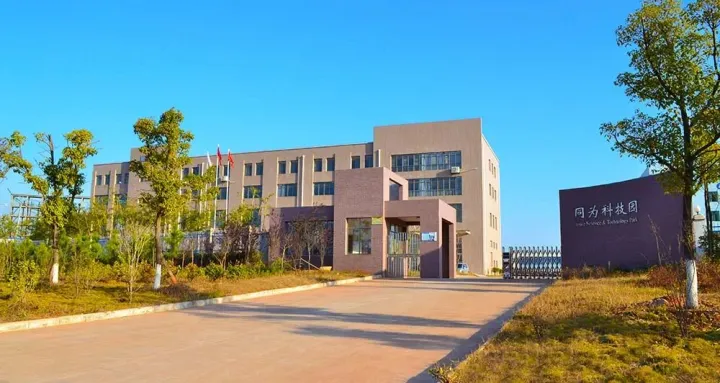

同为科技（TOWE）成立于2001年，是国内专注终端设备电气联接与保护领域，提供专业联接、安全保护、智能互联系统化解决方案的技术领先型知名企业，获得国家气象局颁发的专业设计、施工甲级资质，有一批从事雷电防护设计与施工的专业团队。在雷电防护工程设计、施工中积累了丰富的经验，特别是在计算机信息系统雷电电磁脉冲防护方面具有独到的见解，先后完成了上万个项目，涉及军工、电力、电信、金融、政府、教育、卫生等国计民生所有行业。同为科技（TOWE）设计和施工的防雷工程遍布全国各省、市、区、县，涉及各行各业，经受过多个雷暴日考验，得到了防雷检测部门和用户的高度认可。

04 设计方案

1.具体需求

（1）中国移动南平分公司作为国家知名通信企业，运行着体系化的信息数据处理网络机房，而机房的稳定运行需要较为稳定的供电环境。现有的低压供配电系统并未采取防雷击电磁脉冲的屏蔽措施，对于整个低压供配电系统运行体系的安全保障存在一定风险；

（2）作为以网络通信为运营模式的大型集团型公司，其大型的数据网络机房全天候运行，所传输的数据也都是高价值的，现有的网络数据机房内等电位连接及接地设施导通性较差，可能因此引发设备之间由于等电位连接不好而造成设备损坏的事故。

2.方案设计

（1）在大厦总配电机房电源处安装一组同为（TOWE）AP-100B 4P电源一级电源保护器；在机房UPS输入电源柜处安装两组同为（TOWE）AP-40C 4P电源二级电涌保护器；在机柜设备前端安装4组同为（TOWE）AP-20D 2P电源三级电涌保护器，来分级保护供电线路及设备不受雷电电磁脉冲的损坏。

（2）移动通信大厦应按均压、等电位的原理，将工作接地、保护接地和防雷接地组成一个联合接地网，地网采取在南平移动通信大楼周围建设环形接地体，并与大楼、配电房的基础地网多点串通。

（3）地网水平接地体采用40*4mm热镀锌扁钢，垂直接地体材料采用热镀锌角钢，并在地网沟内用接地模块作为辅助垂直接地体，并在地网沟内填充长效防腐物理降阻剂来改善土壤的电阻率，从而降低地网的接地电阻，以获得低而稳定的接地电阻。同为（TOWE）接地模块、物理降阻剂具有耐腐蚀、稳定性优越、地网寿命长等优点。

（4）水平接地体（40*4mm热镀锌扁钢）水平安装于地网沟内，形成水平闭合环形地网，并将各垂直接地体相互连通，并将接地连接引入移动通信大厦。值得注意的是，在施工过程中，地网水平接地体埋深不小于0.7m，各焊接部位刷漆作防腐处理。

（5）角钢接地体（50*50*5*2500mm热镀锌角钢）按5米间距垂直打入地网沟底部，以将地网向深度发展，顶端与水平接地体扁钢焊接连通。

05 小 结

同为科技（TOWE）经过此次对福建移动南平分公司低压供配电系统以及后台电子信息机房等电位连接改造，将低压供配电系统的稳定性及可靠性提高，机房设备间的电位差降到了最低，为设备稳定运转提供了保障。
