sheng的学习笔记-服务熔断与降级组件Hystrix

在微服务架构中，一个应用往往由多个服务组成，这些服务之间相互依赖，依赖关系错综复杂。

例如一个微服务系统中存在 A、B、C、D、E、F 等多个服务，它们的依赖关系如下图。

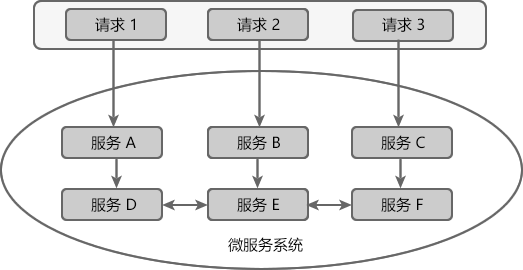

图1：服务依赖关系

通常情况下，一个用户请求往往需要多个服务配合才能完成。如图 1 所示，在所有服务都处于可用状态时，请求 1 需要调用 A、D、E、F 四个服务才能完成，请求 2 需要调用 B、E、D 三个服务才能完成，请求 3 需要调用服务 C、F、E、D 四个服务才能完成。

当服务 E 发生故障或网络延迟时，会出现以下情况：

1. 即使其他所有服务都可用，由于服务 E 的不可用，那么用户请求 1、2、3 都会处于阻塞状态，等待服务 E 的响应。在高并发的场景下，会导致整个服务器的线程资源在短时间内迅速消耗殆尽。

2. 所有依赖于服务 E 的其他服务，例如服务 B、D 以及 F 也都会处于线程阻塞状态，等待服务 E 的响应，导致这些服务的不可用。

3. 所有依赖服务B、D 和 F 的服务，例如服务 A 和服务 C 也会处于线程阻塞状态，以等待服务 D 和服务 F 的响应，导致服务 A 和服务 C 也不可用。

从以上过程可以看出，当微服务系统的一个服务出现故障时，故障会沿着服务的调用链路在系统中疯狂蔓延，最终导致整个微服务系统的瘫痪，这就是“雪崩效应”。为了防止此类事件的发生，微服务架构引入了“熔断器”的一系列服务容错和保护机制。

熔断器

熔断器（Circuit Breaker）一词来源物理学中的电路知识，它的作用是当线路出现故障时，迅速切断电源以保护电路的安全。

在微服务领域，熔断器最早是由 Martin Fowler 在他发表的 《Circuit Breaker》一文中提出。与物理学中的熔断器作用相似，微服务架构中的熔断器能够在某个服务发生故障后，向服务调用方返回一个符合预期的、可处理的降级响应（FallBack），而不是长时间的等待或者抛出调用方无法处理的异常。这样就保证了服务调用方的线程不会被长时间、不必要地占用，避免故障在微服务系统中的蔓延，防止系统雪崩效应的发生。

Spring Cloud Hystrix

Spring Cloud Hystrix 是一款优秀的服务容错与保护组件，也是 Spring Cloud 中最重要的组件之一。

Spring Cloud Hystrix 是基于 Netflix 公司的开源组件 Hystrix 实现的，它提供了熔断器功能，能够有效地阻止分布式微服务系统中出现联动故障，以提高微服务系统的弹性。Spring Cloud Hystrix 具有服务降级、服务熔断、线程隔离、请求缓存、请求合并以及实时故障监控等强大功能。

Hystrix [hɪst'rɪks]，中文含义是豪猪，豪猪的背上长满了棘刺，使它拥有了强大的自我保护能力。而 Spring Cloud Hystrix 作为一个服务容错与保护组件，也可以让服务拥有自我保护的能力，因此也有人将其戏称为“豪猪哥”。

在微服务系统中，Hystrix 能够帮助我们实现以下目标：

• 保护线程资源：防止单个服务的故障耗尽系统中的所有线程资源。

• 快速失败机制：当某个服务发生了故障，不让服务调用方一直等待，而是直接返回请求失败。

• 提供降级（FallBack）方案：在请求失败后，提供一个设计好的降级方案，通常是一个兜底方法，当请求失败后即调用该方法。

• 防止故障扩散：使用熔断机制，防止故障扩散到其他服务。

• 监控功能：提供熔断器故障监控组件 Hystrix Dashboard，随时监控熔断器的状态。

Hystrix 服务降级

Hystrix 提供了服务降级功能，能够保证当前服务不受其他服务故障的影响，提高服务的健壮性。

服务降级的使用场景有以下 2 种：

• 在服务器压力剧增时，根据实际业务情况及流量，对一些不重要、不紧急的服务进行有策略地不处理或简单处理，从而释放服务器资源以保证核心服务正常运作。

• 当某些服务不可用时，为了避免长时间等待造成服务卡顿或雪崩效应，而主动执行备用的降级逻辑立刻返回一个友好的提示，以保障主体业务不受影响。

我们可以通过重写 HystrixCommand 的 getFallBack() 方法或 HystrixObservableCommand 的 resumeWithFallback() 方法，使服务支持服务降级。

Hystrix 服务降级 FallBack 既可以放在服务端进行，也可以放在客户端进行。

Hystrix 会在以下场景下进行服务降级处理：

• 程序运行异常

• 服务超时

• 熔断器处于打开状态

• 线程池资源耗尽

示例1

下面我们就通过一个案例，分别演示下 Hystrix 服务端服务降级和客户端服务降级。

服务端服务降级

1. 在主工程 spring-cloud-demo2 下创建一个名为 micro-service-cloud-provider-dept-hystrix-8004 的服务提供者，并在其 pom.xml 中添加以下依赖。

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 https://maven.apache.org/xsd/maven-4.0.0.xsd"><modelVersion>4.0.0</modelVersion><!--父pom--><parent><artifactId>spring-cloud-demo2</artifactId><groupId>net.biancheng.c</groupId><version>0.0.1-SNAPSHOT</version></parent><groupId>net.biancheng.c</groupId><artifactId>micro-service-cloud-provider-dept-hystrix-8004</artifactId><version>0.0.1-SNAPSHOT</version><name>micro-service-cloud-provider-dept-hystrix-8004</name><description>Demo project for Spring Boot</description><properties><java.version>1.8</java.version></properties><dependencies><dependency><groupId>org.springframework.boot</groupId><artifactId>spring-boot-starter-web</artifactId></dependency><dependency><groupId>org.springframework.boot</groupId><artifactId>spring-boot-devtools</artifactId><scope>runtime</scope><optional>true</optional></dependency><dependency><groupId>org.projectlombok</groupId><artifactId>lombok</artifactId><optional>true</optional></dependency><dependency><groupId>org.springframework.boot</groupId><artifactId>spring-boot-starter-test</artifactId><scope>test</scope></dependency><!--添加 Spring Boot 的监控模块--><dependency><groupId>org.springframework.boot</groupId><artifactId>spring-boot-starter-actuator</artifactId></dependency><!-- eureka 客户端--><dependency><groupId>org.springframework.cloud</groupId><artifactId>spring-cloud-starter-netflix-eureka-client</artifactId></dependency><!--hystrix 依赖--><dependency><groupId>org.springframework.cloud</groupId><artifactId>spring-cloud-starter-netflix-hystrix</artifactId></dependency></dependencies><build><plugins><plugin><groupId>org.springframework.boot</groupId><artifactId>spring-boot-maven-plugin</artifactId><configuration><excludes><exclude><groupId>org.projectlombok</groupId><artifactId>lombok</artifactId></exclude></excludes></configuration></plugin></plugins></build>
</project>

2. 在类路径（即 /resources 目录）下添加一个配置文件 application.yml，配置内容如下。

spring:application:name: microServiceCloudProviderDeptHystrix  #微服务名称，对外暴漏的微服务名称，十分重要server:port: 8004
########################################### Spring cloud 自定义服务名称和 ip 地址###############################################
eureka:client: #将客户端注册到 eureka 服务列表内service-url:#defaultZone: http://eureka7001:7001/eureka  #这个地址是 7001注册中心在 application.yml 中暴露出来额注册地址 （单机版）defaultZone: http://eureka7001.com:7001/eureka/,http://eureka7002.com:7002/eureka/,http://eureka7003.com:7003/eureka/  #将服务注册到 Eureka 集群instance:instance-id: spring-cloud-provider-8004 #自定义服务名称信息prefer-ip-address: true  #显示访问路径的 ip 地址
#####################spring cloud 使用 Spring Boot actuator 监控完善信息###########################################
# Spring Boot 2.50对 actuator 监控屏蔽了大多数的节点，只暴露了 heath 节点，本段配置（*）就是为了开启所有的节点
management:endpoints:web:exposure:include: "*"   # * 在yaml 文件属于关键字，所以需要加引号
info:app.name: micro-service-cloud-provider-dept-hystrixcompany.name: c.biancheng.netbuild.aetifactId: @[e-mail]: @project.version@

3. 在 net.biancheng.c.service 包下创建一个名为 DeptService 的接口，代码如下。

package net.biancheng.c.service;public interface DeptService {// hystrix 熔断器示例 okpublic String deptInfo_Ok(Integer id);//hystrix 熔断器超时案例public String deptInfo_Timeout(Integer id);
}

4. 在 net.biancheng.c.service.impl 包下，创建 DeptService 接口的实现类 DeptServiceImpl，代码如下。

package net.biancheng.c.service.impl;import com.netflix.hystrix.contrib.javanica.annotation.HystrixCommand;
import com.netflix.hystrix.contrib.javanica.annotation.HystrixProperty;
import net.biancheng.c.service.DeptService;
import org.springframework.stereotype.Service;import java.util.concurrent.TimeUnit;@Service("deptService")
public class DeptServiceImpl implements DeptService {@Overridepublic String deptInfo_Ok(Integer id) {return "线程池：" + Thread.currentThread().getName() + "  deptInfo_Ok,id:   " + id;}//一旦该方法失败并抛出了异常信息后，会自动调用  @HystrixCommand 注解标注的 fallbackMethod 指定的方法@HystrixCommand(fallbackMethod = "dept_TimeoutHandler",commandProperties =//规定 5 秒钟以内就不报错，正常运行，超过 5 秒就报错，调用指定的方法{@HystrixProperty(name = "execution.isolation.thread.timeoutInMilliseconds", value = "5000")})@Overridepublic String deptInfo_Timeout(Integer id) {int outTime = 6;try {TimeUnit.SECONDS.sleep(outTime);} catch (InterruptedException e) {e.printStackTrace();}return "线程池：" + Thread.currentThread().getName() + "  deptInfo_Timeout,id:   " + id + "  耗时: " + outTime;}// 当服务出现故障后，调用该方法给出友好提示public String dept_TimeoutHandler(Integer id) {return  "C语言中文网提醒您，系统繁忙请稍后再试！"+"线程池：" + Thread.currentThread().getName() + "  deptInfo_Timeout,id:   " + id;}
}

我们可以看到 deptInfo_Timeout() 方法上使用 @HystrixCommand 注解，该注解说明如下：

• 参数 fallbackMethod 属性用于指定降级方法。

• 参数 execution.isolation.thread.timeoutInMilliseconds 用于设置自身调用超时时间的峰值，峰值内可以正常运行，否则执行降级方法

5. 在 net.biancheng.c.controller 包下创建一个名为 DeptController 的 Controller 类，代码如下。

package net.biancheng.c.controller;import lombok.extern.slf4j.Slf4j;
import net.biancheng.c.service.DeptService;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.beans.factory.annotation.Value;
import org.springframework.web.bind.annotation.*;@RestController
@Slf4j
public class DeptController {@Autowiredprivate DeptService deptService;@Value("${server.port}")private String serverPort;@RequestMapping(value = "/dept/hystrix/ok/{id}")public String deptInfo_Ok(@PathVariable("id") Integer id) {String result = deptService.deptInfo_Ok(id);log.info("端口号：" + serverPort + " result:" + result);return result + "，   端口号：" + serverPort;}// Hystrix 服务超时降级@RequestMapping(value = "/dept/hystrix/timeout/{id}")public String deptInfo_Timeout(@PathVariable("id") Integer id) {String result = deptService.deptInfo_Timeout(id);log.info("端口号：" + serverPort + " result:" + result);return result + "，   端口号：" + serverPort;}}

6. 在 micro-service-cloud-provider-dept-hystrix-8004 的主启动类上，使用 @EnableCircuitBreaker 注解开启熔断器功能，代码如下。

package net.biancheng.c;
import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import org.springframework.cloud.client.circuitbreaker.EnableCircuitBreaker;
import org.springframework.cloud.netflix.eureka.EnableEurekaClient;@SpringBootApplication
@EnableEurekaClient //开启 Eureka 客户端功能
@EnableCircuitBreaker //激活熔断器功能
public class MicroServiceCloudProviderDeptHystrix8004Application {public static void main(String[] args) {SpringApplication.run(MicroServiceCloudProviderDeptHystrix8004Application.class, args);}}

7. 依次启动服务注册中心（Eureka Server）集群和 micro-service-cloud-provider-dept-hystrix-8004，并使用浏览器访问“http://eureka7001.com:8004/dept/hystrix/ok/1”，结果如下图。

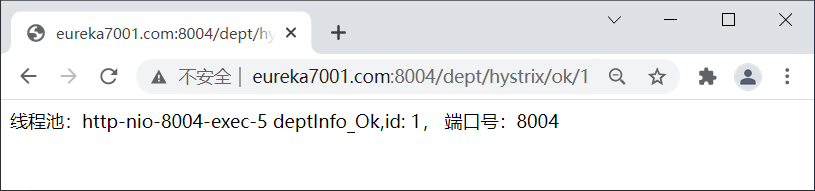

图2：Hystrix 正常服务案例

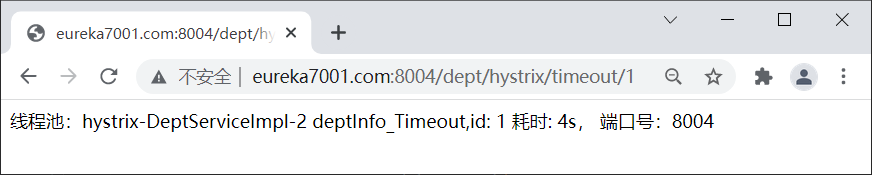

8. 使用浏览器访问“http://eureka7001.com:8004/dept/hystrix/timeout/1”，结果如下图。

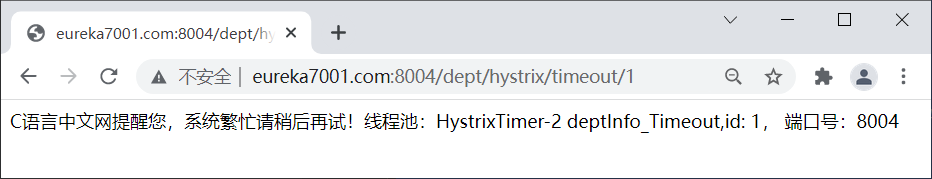

图3：Hystrix 服务端服务降级

客户端服务降级

通常情况下，我们都会在客户端进行服务降级，当客户端调用的服务端的服务不可用时，客户端直接进行服务降级处理，避免其线程被长时间、不必要地占用。

客户端服务降级步骤如下。

1. 在 micro-service-cloud-consumer-dept-feign 的 pom.xml 中添加 Hystrix 的依赖，代码如下。

<!--hystrix 依赖-->
<dependency><groupId>org.springframework.cloud</groupId><artifactId>spring-cloud-starter-netflix-hystrix</artifactId>
</dependency>

2. 在 micro-service-cloud-consumer-dept-feign 的 application.yml 中添加以下配置，开启客户端的 Hystrix 功能。

feign:hystrix:enabled: true #开启客户端 hystrix

3. 在 net.biancheng.c.service 包下，创建一个名为 DeptHystrixService 的服务绑定接口，与 micro-service-cloud-provider-dept-hystrix-8004 中提供的服务接口进行绑定，代码如下。

package net.biancheng.c.service;import org.springframework.cloud.openfeign.FeignClient;
import org.springframework.stereotype.Component;
import org.springframework.web.bind.annotation.PathVariable;
import org.springframework.web.bind.annotation.RequestMapping;@Component
@FeignClient(value = "MICROSERVICECLOUDPROVIDERDEPTHYSTRIX")
public interface DeptHystrixService {@RequestMapping(value = "/dept/hystrix/ok/{id}")public String deptInfo_Ok(@PathVariable("id") Integer id);@RequestMapping(value = "/dept/hystrix/timeout/{id}")public String deptInfo_Timeout(@PathVariable("id") Integer id);
}

4. 在 net.biancheng.c.controller 包下创建一个名为 HystrixController_Consumer 的 Controller ，代码如下。

package net.biancheng.c.controller;import com.netflix.hystrix.contrib.javanica.annotation.DefaultProperties;
import com.netflix.hystrix.contrib.javanica.annotation.HystrixCommand;;
import lombok.extern.slf4j.Slf4j;
import net.biancheng.c.service.DeptHystrixService;
import org.springframework.web.bind.annotation.PathVariable;
import org.springframework.web.bind.annotation.RequestMapping;
import org.springframework.web.bind.annotation.RestController;import javax.annotation.Resource;@Slf4j
@RestController
public class HystrixController_Consumer {@Resourceprivate DeptHystrixService deptHystrixService;@RequestMapping(value = "/consumer/dept/hystrix/ok/{id}")public String deptInfo_Ok(@PathVariable("id") Integer id) {return deptHystrixService.deptInfo_Ok(id);}//在客户端进行降级@RequestMapping(value = "/consumer/dept/hystrix/timeout/{id}")@HystrixCommand(fallbackMethod = "dept_TimeoutHandler") //为该请求指定专属的回退方法public String deptInfo_Timeout(@PathVariable("id") Integer id) {String s = deptHystrixService.deptInfo_Timeout(id);log.info(s);return s;}// deptInfo_Timeout方法的 专用 fallback 方法public String dept_TimeoutHandler(@PathVariable("id") Integer id) {log.info("deptInfo_Timeout 出错，服务已被降级！");return "C语言中文网提醒您：服务端系统繁忙，请稍后再试！（客户端 deptInfo_Timeout 专属的回退方法触发）";}
}

5. 在配置文件 appliction.yml 中添加以下配置，在客户端配置请求超时的时间。

######################### Ribbon 客户端超时控制 ###################################
ribbon:ReadTimeout: 6000 #建立连接所用的时间，适用于网络状况正常的情况下，两端两端连接所用的时间ConnectionTimeout: 6000 #建立连接后，服务器读取到可用资源的时间
######################配置请求超时时间##########################
hystrix:command:default:execution:isolation:thread:timeoutInMilliseconds: 7000
####################配置具体方法超时时间 为 3 秒########################DeptHystrixService#deptInfo_Timeout(Integer):execution:isolation:thread:timeoutInMilliseconds: 3000

在配置文件中设计请求的超时时间时，需要注意以下 2 点：

1）Hystrix 可以来为所有请求（方法）设置超时时间（单位为毫秒），若请求超时则触发全局的回退方法进行处理。

hystrix.command.default.execution.isolation.thread.timeoutInMilliseconds=mmm

2）Hystrix 还可以为某个特定的服务请求（方法）设置超时时间，格式如下：

hystrix.command.xxx#yyy(zzz).execution.isolation.thread.timeoutInMilliseconds=mmm

格式说明如下：

• xxx：为包含该服务方法的类的名称（通常为服务绑定接口的名称），例如 DeptHystrixService 接口。

• yyy：服务方法名，例如 deptInfo_Timeout() 方法。

• zzz：方法内的参数类型，例如 Integer、String 等等

• mmm：要设置的超时时间，单位为毫秒（1 秒 =1000 毫秒）

6. 在 micro-service-cloud-consumer-dept-feign 的主启动类上，使用 @EnableHystrix 注解开启客户端 Hystrix 功能，代码如下。

package net.biancheng.c;import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import org.springframework.cloud.netflix.hystrix.EnableHystrix;
import org.springframework.cloud.openfeign.EnableFeignClients;@SpringBootApplication
@EnableFeignClients //开启 OpenFeign 功能
@EnableHystrix //启用 Hystrix
public class MicroServiceCloudConsumerDeptFeignApplication {public static void main(String[] args) {SpringApplication.run(MicroServiceCloudConsumerDeptFeignApplication.class, args);}
}

7. 修改 micro-service-cloud-provider-dept-hystrix-8004 中 DeptServiceImpl 的代码，将 deptInfo_Timeout() 方法的运行时间修改为 4 秒（小于超时时间 5 秒），以保证服务端请求正常不被降级，代码如下。

//一旦该方法失败并抛出了异常信息后，会自动调用  @HystrixCommand 注解标注的 fallbackMethod 指定的方法
@HystrixCommand(fallbackMethod = "dept_TimeoutHandler",commandProperties =//规定 5 秒钟以内就不报错，正常运行，超过 5 秒就报错，调用指定的方法{@HystrixProperty(name = "execution.isolation.thread.timeoutInMilliseconds", value = "5000")})
@Override
public String deptInfo_Timeout(Integer id) {int outTime = 4;try {TimeUnit.SECONDS.sleep(outTime);} catch (InterruptedException e) {e.printStackTrace();}return "线程池：" + Thread.currentThread().getName() + "  deptInfo_Timeout,id:   " + id + "  耗时: " + outTime;
}

8. 重启 micro-service-cloud-provider-dept-hystrix-8004 和 micro-service-cloud-consumer-dept-feign，使用浏览器访问“http://eureka7001.com:8004/dept/hystrix/timeout/1”，直接调用服务端的 deptInfo_Timeout() 方法，结果如下图。

图4：Hystrix 服务端请求正常

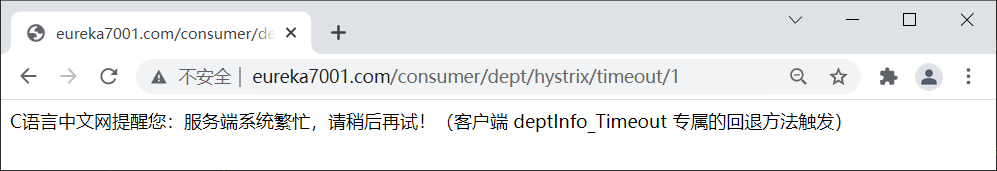

9. 使用浏览器访问“http://eureka7001.com/consumer/dept/hystrix/timeout/1”，结果如下图。

图5：Hystrix 客户端服务降级

由图 5 可以看出，由于服务请求的耗时为 4 秒，超过了客户端为该请求指定的超时时间 （3 秒 ），因此该服务被降级处理，触发了其指定的回退方法。

全局降级方法

通过上面的方式实现服务降级时，需要针对所有业务方法都配置降级方法，这极有可能会造成代码的急剧膨胀。为了解决该问题，我们还可以为所有业务方法指定一个全局的回退方法，具体步骤如下。

1. 在 HystrixController_Consumer 的类名上标注 @DefaultProperties 注解，并通过其 defaultFallback 属性指定一个全局的降级方法，代码如下。

@Slf4j
@RestController
@DefaultProperties(defaultFallback = "dept_Global_FallbackMethod") //全局的服务降级方法
public class HystrixController_Consumer {
……
}

2. 在 HystrixController_Consumer 中，创建一个名为 dept_Global_FallbackMethod 的全局回方法，代码如下。

/*** 全局的 fallback 方法，* 回退方法必须和 hystrix 的执行方法在相同类中* @DefaultProperties(defaultFallback = "dept_Global_FallbackMethod") 类上注解，请求方法上使用 @HystrixCommand 注解*/
public String dept_Global_FallbackMethod() {return "C语言中文网提醒您，运行出错或服务端系统繁忙，请稍后再试！（客户端全局回退方法触发,）";
}

注意：降级（FallBack）方法必须与其对应的业务方法在同一个类中，否则无法生效。

3. 在所有的业务方法上都标注 @HystrixCommand 注解，这里我们将 deptInfo_Timeout() 方法上的 @HystrixCommand(fallbackMethod = "dept_TimeoutHandler") 修改为 @HystrixCommand 即可，代码如下。

//在客户端进行降级
@RequestMapping(value = "/consumer/dept/hystrix/timeout/{id}")
@HystrixCommand
public String deptInfo_Timeout(@PathVariable("id") Integer id) {String s = deptHystrixService.deptInfo_Timeout(id);log.info(s);return s;
}

注意：全局降级方法的优先级较低，只有业务方法没有指定其降级方法时，服务降级时才会触发全局回退方法。若业务方法指定它自己的回退方法，那么在服务降级时，就只会直接触发它自己的回退方法，而非全局回退方法。

4. 重启 micro-service-cloud-consumer-dept-feign，使用浏览器访问“http://eureka7001.com/consumer/dept/hystrix/timeout/1”，结果如下图。

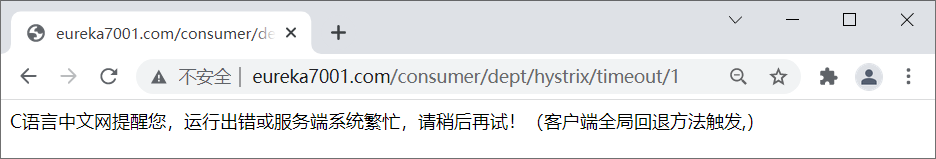

图6：全局回退方法

解耦降级逻辑

不管是业务方法指定的降级方法还是全局降级方法，它们都必须和业务方法在同一个类中才能生效，业务逻辑与降级逻辑耦合度极高。

下面我们对业务逻辑与降级逻辑进行解耦，操作步骤如下。

1. 在 micro-service-cloud-consumer-dept-feign 的 net.biancheng.c.service 包下，新建 DeptHystrixService 接口的实现类 DeptHystrixFallBackService，统一为 DeptHystrixService 中的方法提供服务降级处理 ，代码如下。

package net.biancheng.c.service;import org.springframework.stereotype.Component;/**
* Hystrix 服务降级
* 解耦回退逻辑
*/
@Component
public class DeptHystrixFallBackService implements DeptHystrixService {@Overridepublic String deptInfo_Ok(Integer id) {return "--------------------C语言中文网提醒您，系统繁忙，请稍后重试！（解耦回退方法触发）-----------------------";}@Overridepublic String deptInfo_Timeout(Integer id) {return "--------------------C语言中文网提醒您，系统繁忙，请稍后重试！（解耦回退方法触发）-----------------------";}
}

注意：该类必须以组件的形式添加 Spring 容器中才能生效，最常用的方式就是在类上标注 @Component 注解。

2. 在服务绑定接口 DeptHystrixService 标注的 @FeignClient 注解中添加 fallback 属性，属性值为 DeptHystrixFallBackService.class，代码如下。

package net.biancheng.c.service;import org.springframework.cloud.openfeign.FeignClient;
import org.springframework.stereotype.Component;
import org.springframework.web.bind.annotation.PathVariable;
import org.springframework.web.bind.annotation.RequestMapping;@Component
@FeignClient(value = "MICROSERVICECLOUDPROVIDERDEPTHYSTRIX", fallback = DeptHystrixFallBackService.class)
public interface DeptHystrixService {@RequestMapping(value = "/dept/hystrix/ok/{id}")public String deptInfo_Ok(@PathVariable("id") Integer id);@RequestMapping(value = "/dept/hystrix/timeout/{id}")public String deptInfo_Timeout(@PathVariable("id") Integer id);
}

3. 重启 micro-service-cloud-consumer-dept-feign，然后关闭服务端 micro-service-cloud-provider-dept-hystrix-8004，使用浏览器访问“http://eureka7001.com/consumer/dept/hystrix/ok/1”，结果如下图。

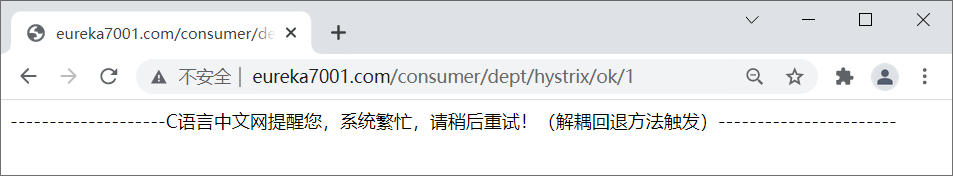

图7：Hystrix 解耦回退方法

Hystrix 服务熔断

熔断机制是为了应对雪崩效应而出现的一种微服务链路保护机制。

当微服务系统中的某个微服务不可用或响应时间太长时，为了保护系统的整体可用性，熔断器会暂时切断请求对该服务的调用，并快速返回一个友好的错误响应。这种熔断状态不是永久的，在经历了一定的时间后，熔断器会再次检测该微服务是否恢复正常，若服务恢复正常则恢复其调用链路。

熔断状态

在熔断机制中涉及了三种熔断状态：

• 熔断关闭状态（Closed）：当服务访问正常时，熔断器处于关闭状态，服务调用方可以正常地对服务进行调用。

• 熔断开启状态（Open）：默认情况下，在固定时间内接口调用出错比率达到一个阈值（例如 50%），熔断器会进入熔断开启状态。进入熔断状态后，后续对该服务的调用都会被切断，熔断器会执行本地的降级（FallBack）方法。

• 半熔断状态（Half-Open）： 在熔断开启一段时间之后，熔断器会进入半熔断状态。在半熔断状态下，熔断器会尝试恢复服务调用方对服务的调用，允许部分请求调用该服务，并监控其调用成功率。如果成功率达到预期，则说明服务已恢复正常，熔断器进入关闭状态；如果成功率仍旧很低，则重新进入熔断开启状态。

三种熔断状态之间的转化关系如下图：

图8：三种熔断状态转换

Hystrix 实现熔断机制

在 Spring Cloud 中，熔断机制是通过 Hystrix 实现的。Hystrix 会监控微服务间调用的状况，当失败调用到一定比例时（例如 5 秒内失败 20 次），就会启动熔断机制。

Hystrix 实现服务熔断的步骤如下：

1. 当服务的调用出错率达到或超过 Hystix 规定的比率（默认为 50%）后，熔断器进入熔断开启状态。

2. 熔断器进入熔断开启状态后，Hystrix 会启动一个休眠时间窗，在这个时间窗内，该服务的降级逻辑会临时充当业务主逻辑，而原来的业务主逻辑不可用。

3. 当有请求再次调用该服务时，会直接调用降级逻辑快速地返回失败响应，以避免系统雪崩。

4. 当休眠时间窗到期后，Hystrix 会进入半熔断转态，允许部分请求对服务原来的主业务逻辑进行调用，并监控其调用成功率。

5. 如果调用成功率达到预期，则说明服务已恢复正常，Hystrix 进入熔断关闭状态，服务原来的主业务逻辑恢复；否则 Hystrix 重新进入熔断开启状态，休眠时间窗口重新计时，继续重复第 2 到第 5 步。

示例

下面我们就通过一个实例来验证下 Hystrix 是如何实现熔断机制的。

1. 在 micro-service-cloud-provider-dept-hystrix-8004 中的 DeptService 接口中添加一个 deptCircuitBreaker() 方法，代码如下。

package net.biancheng.c.service;public interface DeptService {// hystrix 熔断器示例 okpublic String deptInfo_Ok(Integer id);//hystrix 熔断器超时案例public String deptInfo_Timeout(Integer id);// Hystrix 熔断机制案例public String deptCircuitBreaker(Integer id);
}

2. 在 DeptService 接口的实现类 DeptServiceImpl 添加 deptCircuitBreaker() 的方法实现及其回退方法，代码如下。

//Hystrix 熔断案例
@Override
@HystrixCommand(fallbackMethod = "deptCircuitBreaker_fallback", commandProperties = {//以下参数在 HystrixCommandProperties 类中有默认配置@HystrixProperty(name = "circuitBreaker.enabled", value = "true"), //是否开启熔断器@HystrixProperty(name = "metrics.rollingStats.timeInMilliseconds",value = "1000"), //统计时间窗@HystrixProperty(name = "circuitBreaker.requestVolumeThreshold", value = "10"), //统计时间窗内请求次数@HystrixProperty(name = "circuitBreaker.sleepWindowInMilliseconds", value = "10000"), //休眠时间窗口期@HystrixProperty(name = "circuitBreaker.errorThresholdPercentage", value = "60"), //在统计时间窗口期以内，请求失败率达到 60% 时进入熔断状态
})
public String deptCircuitBreaker(Integer id) {if (id < 0) {//当传入的 id 为负数时，抛出异常，调用降级方法throw new RuntimeException("c语言中文网提醒您，id 不能是负数！");}String serialNum = IdUtil.simpleUUID();return Thread.currentThread().getName() + "\t" + "调用成功，流水号为：" + serialNum;
}//deptCircuitBreaker 的降级方法
public String deptCircuitBreaker_fallback(Integer id) {return "c语言中文网提醒您，id 不能是负数,请稍后重试!\t id:" + id;
}

在以上代码中，共涉及到了 4 个与 Hystrix 熔断机制相关的重要参数，这 4 个参数的含义如下表。

参数	描述
metrics.rollingStats.timeInMilliseconds	统计时间窗。
circuitBreaker.sleepWindowInMilliseconds	休眠时间窗，熔断开启状态持续一段时间后，熔断器会自动进入半熔断状态，这段时间就被称为休眠窗口期。
circuitBreaker.requestVolumeThreshold	请求总数阀值。 在统计时间窗内，请求总数必须到达一定的数量级，Hystrix 才可能会将熔断器打开进入熔断开启转态，而这个请求数量级就是 请求总数阀值。Hystrix 请求总数阈值默认为 20，这就意味着在统计时间窗内，如果服务调用次数不足 20 次，即使所有的请求都调用出错，熔断器也不会打开。
circuitBreaker.errorThresholdPercentage	错误百分比阈值。 当请求总数在统计时间窗内超过了请求总数阀值，且请求调用出错率超过一定的比例，熔断器才会打开进入熔断开启转态，而这个比例就是错误百分比阈值。错误百分比阈值设置为 50，就表示错误百分比为 50%，如果服务发生了 30 次调用，其中有 15 次发生了错误，即超过了 50% 的错误百分比，这时候将熔断器就会打开。

3. 在 DeptController 中添加一个 deptCircuitBreaker() 方法对外提供服务，代码如下。

// Hystrix 服务熔断
@RequestMapping(value = "/dept/hystrix/circuit/{id}")
public String deptCircuitBreaker(@PathVariable("id") Integer id){String result = deptService.deptCircuitBreaker(id);log.info("result:"+result);return result;
}

4. 重启 micro-service-cloud-provider-dept-hystrix-8004，使用浏览器访问“http://eureka7001.com:8004/dept/hystrix/circuit/1”，结果如下图。

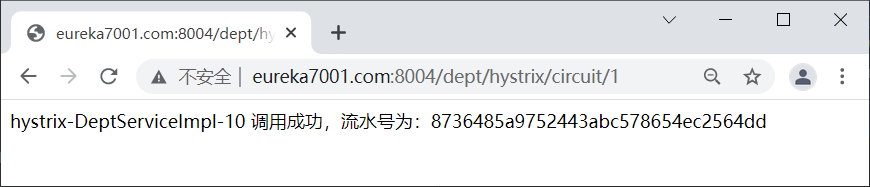

图9：Hystrix 实现熔断机制 调用正确示例

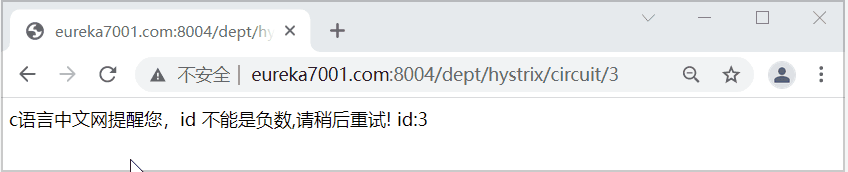

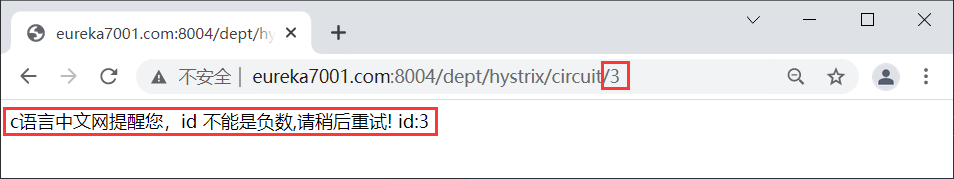

5. 浏览器多次（调用次数大于请求总数阀值）访问“http://eureka7001.com:8004/dept/hystrix/circuit/-2”，使调用出错率大于错误百分比阀值，结果下图。

图10：Hystrix 实现熔断机制 错误调用

6. 重新将参数修改为正数（例如参数为 3），使用浏览器访问“http://eureka7001.com:8004/dept/hystrix/circuit/3”，结果如下图。

图11：Hystrix 熔断开启状态传入正数

通过图 11 可以看到，在熔断开启状态下，即使我们传入的参数已经是正数，调用的依然降级逻辑。

7. 继续连续访问“http://eureka7001.com:8004/dept/hystrix/circuit/3”，结果下图。

图12：Hystrix 进入熔断关闭状态

通过图 12 可以看出，当服务调用正确率上升到一定的利率后，Hystrix 进入熔断关闭状态。

Hystrix 故障监控

Hystrix 还提供了准实时的调用监控（Hystrix Dashboard）功能，Hystrix 会持续地记录所有通过 Hystrix 发起的请求的执行信息，并以统计报表的形式展示给用户，包括每秒执行请求的数量、成功请求的数量和失败请求的数量等。

下面我们就通过一个实例来搭建 Hystrix Dashboard，监控 micro-service-cloud-provider-dept-hystrix-8004 的运行情况。

1. 在父工程下新建一个名为 micro-service-cloud-consumer-dept-hystrix-dashboard-9002 的子模块，并在其 pom.xml 中添加以下依赖。

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 https://maven.apache.org/xsd/maven-4.0.0.xsd"><modelVersion>4.0.0</modelVersion><parent><artifactId>spring-cloud-demo2</artifactId><groupId>net.biancheng.c</groupId><version>0.0.1-SNAPSHOT</version></parent><groupId>net.biancheng.c</groupId><artifactId>micro-service-cloud-consumer-dept-hystrix-dashboard-9002</artifactId><version>0.0.1-SNAPSHOT</version><name>micro-service-cloud-consumer-dept-hystrix-dashboard-9002</name><description>Demo project for Spring Boot</description><properties><java.version>1.8</java.version></properties><dependencies><dependency><groupId>org.springframework.boot</groupId><artifactId>spring-boot-starter</artifactId></dependency><!--Spring Boot 测试依赖--><dependency><groupId>org.springframework.boot</groupId><artifactId>spring-boot-starter-test</artifactId><scope>test</scope></dependency><!--hystrix-dashboard 监控的依赖--><dependency><groupId>org.springframework.cloud</groupId><artifactId>spring-cloud-starter-netflix-hystrix-dashboard</artifactId></dependency><!--添加 Spring Boot 的监控模块--><dependency><groupId>org.springframework.boot</groupId><artifactId>spring-boot-starter-actuator</artifactId></dependency><dependency><groupId>org.springframework.boot</groupId><artifactId>spring-boot-devtools</artifactId></dependency><dependency><groupId>org.projectlombok</groupId><artifactId>lombok</artifactId></dependency></dependencies><build><plugins><plugin><groupId>org.springframework.boot</groupId><artifactId>spring-boot-maven-plugin</artifactId></plugin></plugins></build>
</project>

2. 在 micro-service-cloud-consumer-dept-hystrix-dashboard-9002 的 application.yml 中添加以下配置。

server:port: 9002  #端口号#http://eureka7001.com:9002/hystrix 熔断器监控页面
# localhost:8004//actuator/hystrix.stream 监控地址
hystrix:dashboard:proxy-stream-allow-list:- "localhost"

3. 在 micro-service-cloud-consumer-dept-hystrix-dashboard-9002 的主启动类上添加 @EnableHystrixDashboard 注解，开启 Hystrix 监控功能，代码如下。

package net.biancheng.c;import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import org.springframework.cloud.netflix.hystrix.dashboard.EnableHystrixDashboard;@SpringBootApplication
@EnableHystrixDashboard
public class MicroServiceCloudConsumerDeptHystrixDashboard9002Application {public static void main(String[] args) {SpringApplication.run(MicroServiceCloudConsumerDeptHystrixDashboard9002Application.class, args);}}

4. 在 micro-service-cloud-provider-dept-hystrix-8004 的 net.biancheng.c.config 包下，创建一个名为 HystrixDashboardConfig 的配置类，代码如下。

package net.biancheng.c.config;import com.netflix.hystrix.contrib.metrics.eventstream.HystrixMetricsStreamServlet;
import org.springframework.boot.web.servlet.ServletRegistrationBean;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;@Configuration
public class HystrixDashboardConfig {/***  Hystrix dashboard 监控界面必须配置* @return*/@Beanpublic ServletRegistrationBean getServlet() {HystrixMetricsStreamServlet streamServlet = new HystrixMetricsStreamServlet();ServletRegistrationBean registrationBean = new ServletRegistrationBean(streamServlet);registrationBean.setLoadOnStartup(1);registrationBean.addUrlMappings("/actuator/hystrix.stream");//访问路径registrationBean.setName("hystrix.stream");return registrationBean;}}

5. 启动 micro-service-cloud-consumer-dept-hystrix-dashboard-9002，使用浏览器访问“http://eureka7001.com:9002/hystrix”，结果如下图。

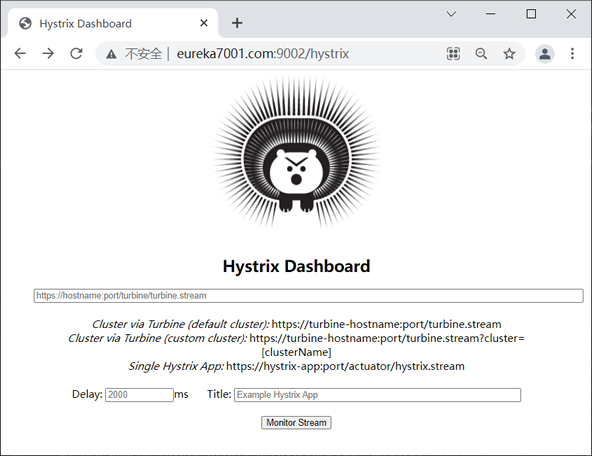

图13：Hystrix 监控页面

6. 重启 micro-service-cloud-provider-dept-hystrix-8004，并将以下信息填到 Hystrix 监控页面中，如下图。

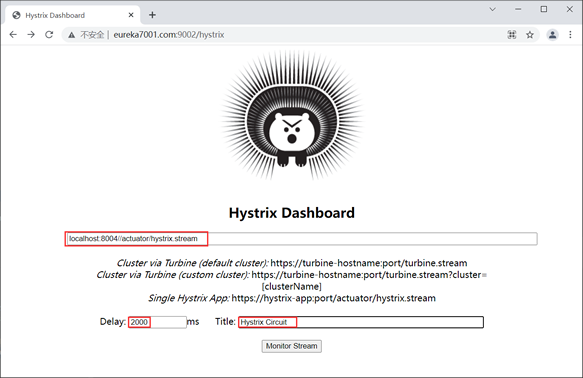

图14：Hystrix 监控信息

7. 点击下方的 Monitor Stream 按钮，跳转到 Hystrix 对 micro-service-cloud-provider-dept-hystrix-8004 的监控页面，如下图。

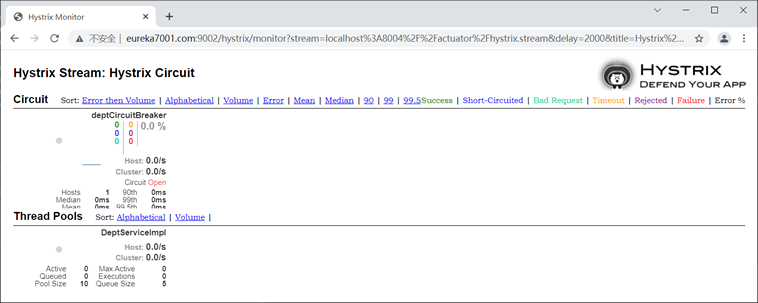

图15：Hystrix 监控微服务运行情况

8. 使用浏览器多次访问“http://eureka7001.com:8004/dept/hystrix/circuit/1”和 “http://eureka7001.com:8004/dept/hystrix/circuit/-1”，查看 Hystrix 监控页面，如下图。

参考文章

http://c.biancheng.net/springcloud/hystrix.html
