低代码开发平台|制造管理-生产过程管理搭建指南
1、简介
1.1、案例简介
本文将介绍,如何搭建制造管理-生产过程。
1.2、应用场景
先填充工序信息,再设置工艺路线对应的工序;工序信息及工艺路线列表报表展示的是所有工序、工艺路线信息,可进行新增对应数据的操作。
2、设置方法
2.1、表单搭建
1)新建表单【工艺路线】,字段设置如下:
名称 | 类型 |
工艺信息 | 多标签 |
工艺路线编码 | 流水号 |
工艺路线名称 | 单行文本 |
适用产线 | 单行文本 |
工艺路线状态 | 下拉框 |
工艺路线属性 | 下拉框 |
工艺路线类型 | 单行文本 |
备注 | 单行文本 |
工艺工序编号聚合 | 单行文本 |
工艺工序 | 多标签 |
工艺工序 | 子表单 |

2)新增表单【质检方案】,字段设置如下;
名称 | 类型 |
检验项名称 | 单行文本 |
工艺路线名称 | 单行文本 |
检验方法 | 单行文本 |
检验标准 | 单行文本 |
质检人员 | 成员单选 |

3)新增流程表单【物料信息】,字段设置如下:
名称 | 类型 |
物料类型 | 下拉框 |
物料 | 单行文本 |
物料编号 | 单行文本 |
物料名称 | 单行文本 |
规格型号 | 单行文本 |
计量单位 | 下拉框 |
物料属性 | 下拉框 |
首选仓库 | 下拉框 |
期初库存 | 数字 |

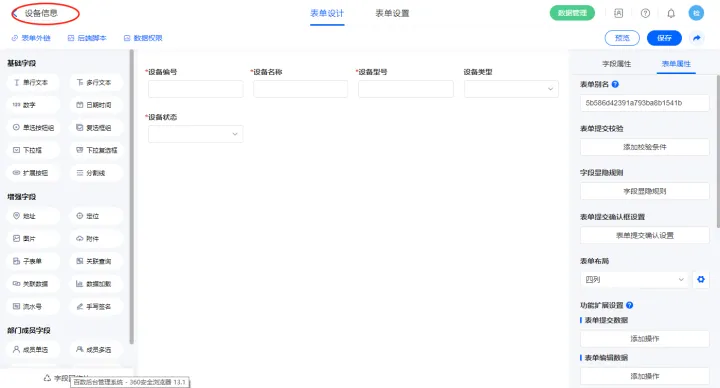

4)新增表单【设备信息】,字段设置如下;
名称 | 类型 |
设备编号 | 单行文本 |
设备名称 | 单行文本 |
设备型号 | 单行文本 |
设备型号 | 下拉框 |
设备状态 | 下拉框 |

5)新增表单【产品配置】,字段设置如下;
名称 | 类型 | 名称 | 类型 |
选择产品 | 数据加载 | 计划完成时间 | 日期时间 |
产品编号 | 单行文本 | 最终入库时间 | 日期时间 |
产品名称 | 单行文本 | 是否有下级生产计划 | 单行文本 |
规格型号 | 单行文本 | 选择工艺 | 数据加载 |
计量单位 | 单行文本 | 工艺路线编码 | 单行文本 |
产品属性 | 单行文本 | 工艺路线名称 | 单行文本 |
产品类型 | 单行文本 | 工艺路线状态 | 单行文本 |
BOMID | 流水号 | 工艺路线属性 | 单行文本 |
子级物料 | 子表单 | 工艺工序 | 子表单 |
开始时间 | 日期时间 |

6)新增表单【生产计划】,字段设置如下;
名称 | 类型 | 名称 | 类型 |
计划单号 | 流水号 | 选择产品 | 数据加载 |
产品编号 | 单行文本 | 产品名称 | 单行文本 |
规格 | 单行文本 | 单位 | 单行文本 |
开始时间 | 日期时间 | 计划结束时间 | 日期时间 |
优先级 | 下拉框 | 计划数量 | 数字 |
实际生产数 | 数字 | 剩余生产数 | 数字 |
最终完成时间 | 日期时间 | 备注 | 单行文本 |
计划状态 | 分割线 | 采购耗材状态 | 单行文本 |
生产状态 | 单行文本 | 报工状态 | 单行文本 |
线边收料状态 | 单行文本 | 投产状态 | 单行文本 |
工艺 | 多标签 | 工艺路线编码 | 单行文本 |
工艺路线名称 | 单行文本 | 工艺工序 | 子表单 |
物料清单 | 子表单 |

7)新增表单【材料采购入库】,字段设置如下;
名称 | 类型 |
入库单号 | 流水号 |
关联计划单号 | 单行文本 |
入库日期 | 日期时间 |
入库仓库 | 下拉框 |
供应商 | 单行文本 |
产品编号 | 单行文本 |
产品名称 | 单行文本 |
产品规格 | 单行文本 |
物料明细 | 子表单 |
入库总数 | 数字 |
库管员 | 成员单选 |

8)新增表单【线边收料】,字段设置如下;
名称 | 类型 |
收料单号 | 流水号 |
关联计划单号 | 单行文本 |
收料日期 | 日期时间 |
收料工艺线编码 | 单行文本 |
收料工艺线 | 单行文本 |
主物料编码 | 单行文本 |
主物料名称 | 单行文本 |
主物料规格 | 单行文本 |
出库仓库 | 下拉框 |
物料明细 | 子表单 |
收料总数 | 数字 |

9)新增表单【投产】,字段设置如下;
名称 | 类型 |
投产单号 | 流水号 |
投产日期 | 日期时间 |
选择投产计划 | 数据加载 |
计划单号 | 单行文本 |
工艺路线编码 | 单行文本 |
工艺路线 | 单行文本 |
产品编码 | 单行文本 |
产品名称 | 单行文本 |
产品规格 | 下拉框 |
计划生产数 | 数字 |
计划开始时间 | 日期时间 |
计划结束时间 | 日期时间 |
投产物料明细 | 子表单 |
物料总数 | 数字 |

10)新增表单【报工】,字段设置如下;
名称 | 类型 |
报工单号 | 流水号 |
报工日期 | 日期时间 |
报工计划 | 数据加载 |
计划单号 | 单行文本 |
工艺路线编码 | 单行文本 |
工艺路线 | 单行文本 |
产品编码 | 单行文本 |
产品名称 | 单行文本 |
产品规格 | 下拉框 |
计划生产数 | 数字 |
计划开始时间 | 日期时间 |
计划结束时间 | 日期时间 |
实际生产数 | 数字 |
剩余生产数 | 数字 |
工序 | 子表单 |
工序完成状态 | 单行文本 |

2.2、表单【工艺路线】字段及表单属性设置
1)【工艺工序编号聚合】字段,设置默认值为公式编辑,如图设置公式;

2)【工艺路线状态】、【工艺路线属性】、【工艺工序.名称】字段,输入下拉框选项;

2.3、表单【产品配置】字段及表单属性设置
1)【选择产品】数据加载字段,数据源为【物料信息】,添加显示字段设置赋值字段及筛选条件,点击保存;

2)【BOMID】字段,配置流水号规则并设置为不可见;

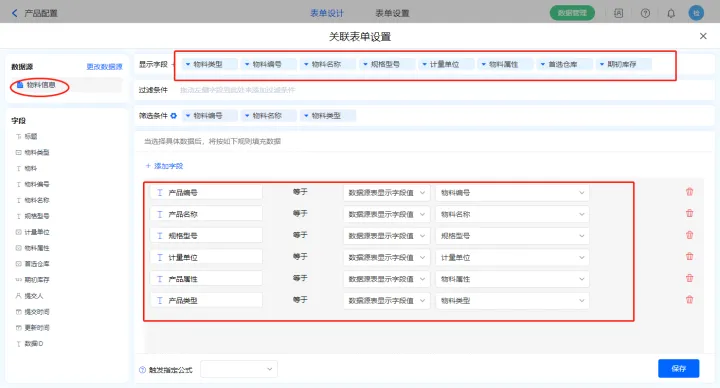

3)【子级物料】子表单字段,开启数据加载,数据源为【物料信息】,添加显示字段设置赋值字段及筛选条件,点击保存;

4)【选择工艺】数据加载字段,数据源为【工艺路线】,添加显示字段设置赋值字段及筛选条件,触发公式为【工艺路线编码】字段,点击保存;

2.4、表单【生产计划】字段及表单属性设置

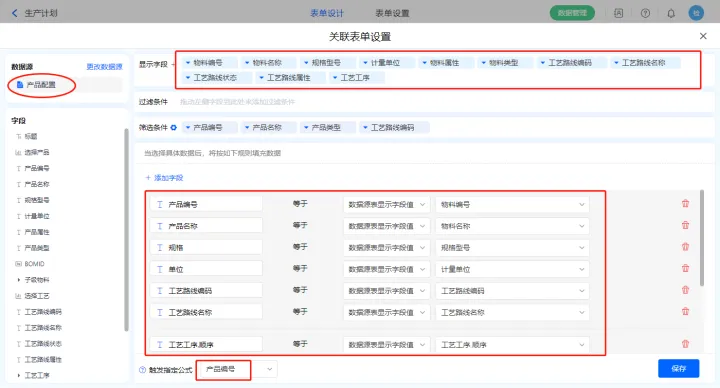

1)【选择产品】数据加载字段,数据源为【产品配置】,添加显示字段设置赋值字段及筛选条件,触发指定公式为【产品编号】字段,点击保存;

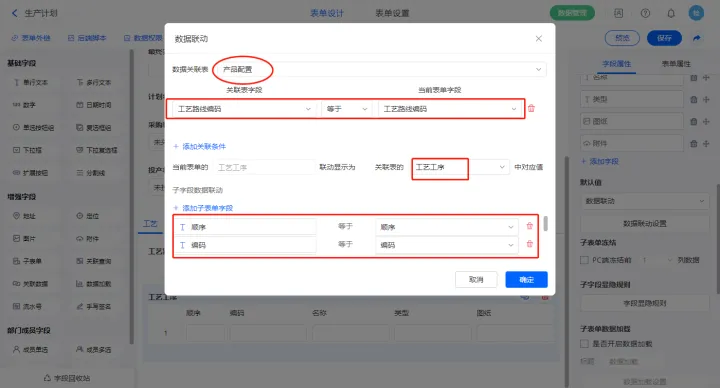

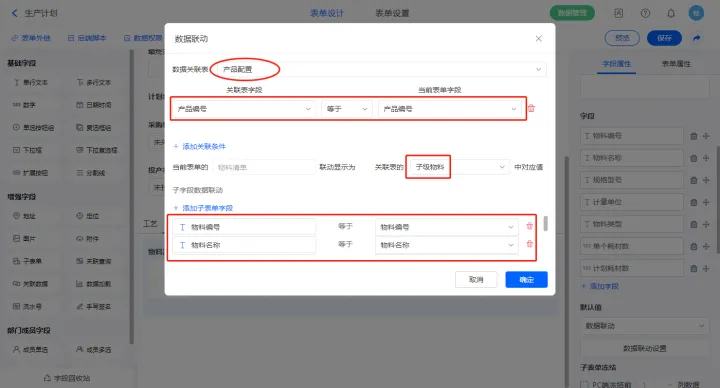

2)【工艺工序】子表单字段,设置默认值为数据联动,关联表及关联条件相同,设置对应的联动字段即可;

【物料清单】子表单字段,设置默认值为数据联动,关联表及关联条件相同,设置对应的联动字段即可;

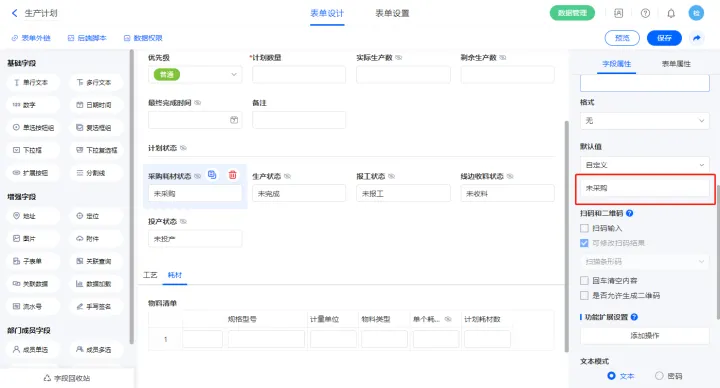

3)【采购耗材状态】、【生产状态】、【报工状态】、【线边收料状态】、【投产状态】分别设置默认值为:“未采购”、“未完成”、“未报工”、“未收料”、“未投产”;

4)【实际生产数】、【剩余生产数】、【最终完成时间】、【采购耗材状态】、【生产状态】、【报工状态】、【线边收料状态】、【投产状态】、【物料清单.单个耗材数】设置操作权限为不可见;

5)【物料清单.计划耗材数】字段,设置默认值为公式编辑,如图设置公式;

2.5、表单【材料采购入库】字段及表单属性设置

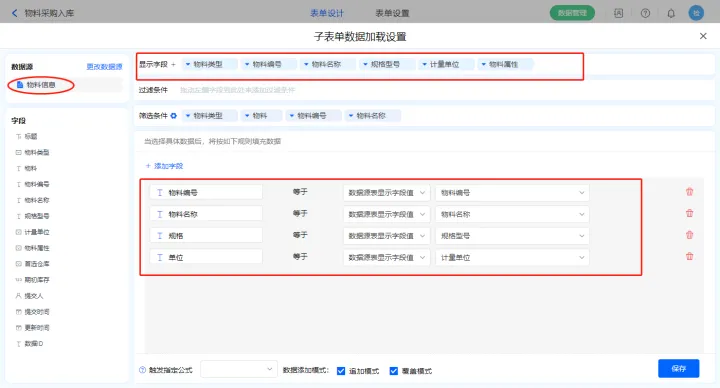

1)【物料明细】子表单开启数据加载,数据源为【物料信息】,添加显示字段设置赋值字段及筛选条件,点击保存;

2)【物料明细】子表单字段,设置默认值为数据联动,设置联动条件及联动字段;

【物料明细.当前库存】字段,设置默认值为数据联动,设置联动条件及联动字段;

3)【产品编码】、【产品名称】、【产品规格】以上字段设置操作权限为不可见;

4)【入库总数】字段,设置默认值为公式编辑,如图设置公式;

5)表单提交数据新增1条数据助手;

名称为修改生产计划状态,新增修改数据的执行动作,选择修改【生产计划】表单,选择对应过滤条件,以及需要修改的字段,设置好点击【完成】并保存该数据助手;

2.6、表单【线边收料】字段及表单属性设置
1)【收料工艺线编码】、【收料工艺线】设置默认值为数据联动,关联表及关联条件相同,设置对应的联动字段即可;

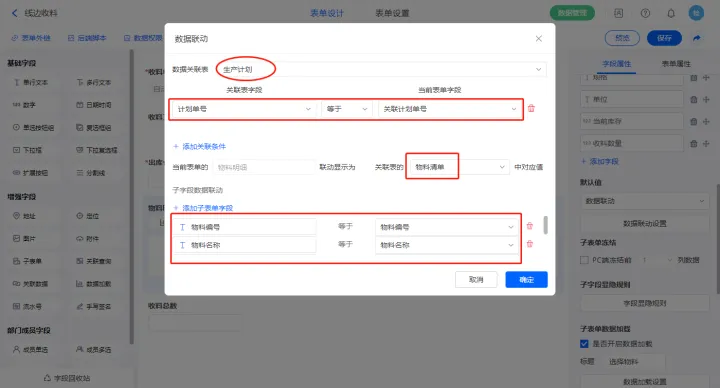

2)【物料明细】子表单字段,设置默认值为数据联动,设置联动条件及联动字段;

3)【物料明细】子表单开启数据加载,数据源为【物料信息】,添加显示字段设置赋值字段及筛选条件,点击保存;

【物料明细.当前库存】字段,设置默认值为数据联动,设置联动条件及联动字段;

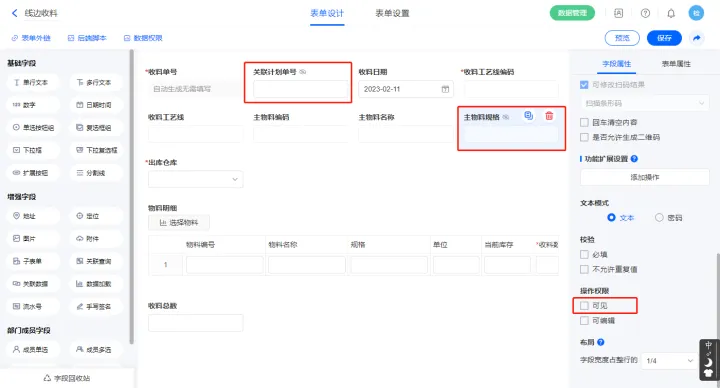

4)【关联计划单号】、【主物料规格】字段设置操作权限为不可见;

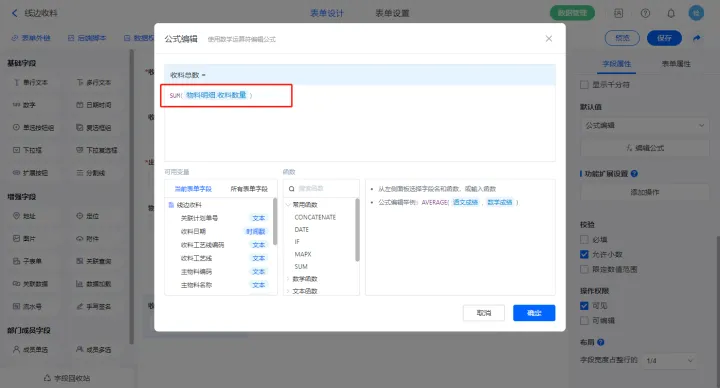

5)【收料总数】字段,设置默认值为公式编辑,如图设置公式;

6)表单提交数据新增1条数据助手;

名称为修改生产状态,新增修改数据的执行动作,选择修改【生产计划】表单,选择对应过滤条件,以及需要修改的字段,设置好点击【完成】并保存该数据助手;

2.7、表单【投产】字段及表单属性设置
1)【选择投产计划】数据加载字段,数据源为【生产计划】,添加显示字段设置赋值字段及筛选条件,触发指定公式为【工艺路线编码】字段,设置完点击保存;

2)【工艺路线编码】、【工艺路线】、【计划生产数】设置默认值为数据联动,关联表及关联条件相同,设置对应的联动字段即可;

【投产物料明细】子表单字段,设置默认值为数据联动,设置联动条件及联动字段;

3)【投产物料明细】子表单字段,开启数据加载,数据源为【物料信息】,添加显示字段设置赋值字段及筛选条件,点击保存;

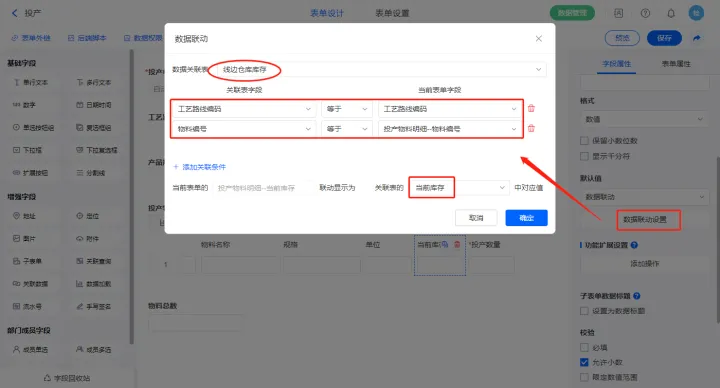

4)【物料明细.当前库存】字段,设置默认值为数据联动,设置联动条件及联动字段;

5)【物料总数】字段,设置默认值为公式编辑,如图设置公式;

6)表单提交数据新增1条数据助手;

名称为修改计划状态,新增修改数据的执行动作,选择修改【生产计划】表单,选择对应过滤条件,以及需要修改的字段,设置好点击【完成】并保存该数据助手;
2.8、表单【报工】字段及表单属性设置
1)【报工计划】数据加载字段,数据源为【生产计划】,添加显示字段设置赋值字段及筛选条件,触发指定公式为【工艺路线编码】字段,设置完点击保存;

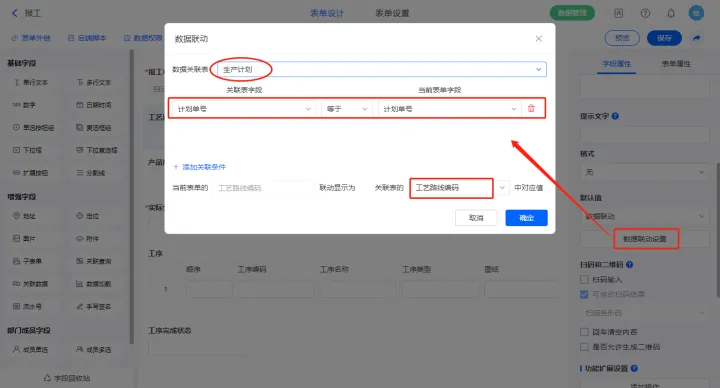

2)【工艺路线编码】、【工艺路线】、【计划生产数】设置默认值为数据联动,关联表及关联条件相同,设置对应的联动字段即可;

3)【剩余生产数】字段,设置默认值为公式编辑,如图设置公式;该字段为不可见;

【工序完成状态】字段,设置默认值为公式编辑,设置公式:“IF((SUM(工序.完成情况辅助)==0),"已完成","未完成")”;

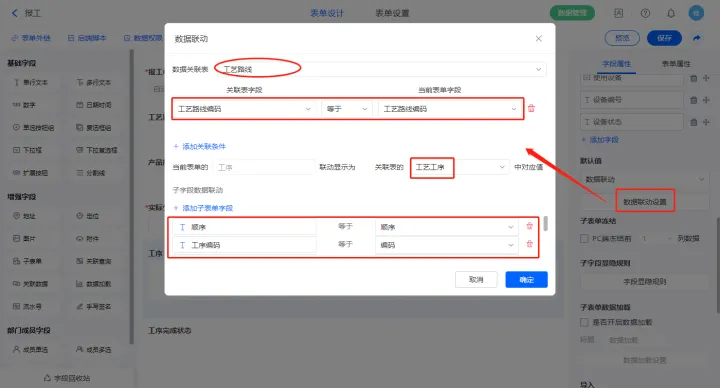

4)【工序】子表单字段,设置默认值为数据联动,设置联动条件及联动字段;

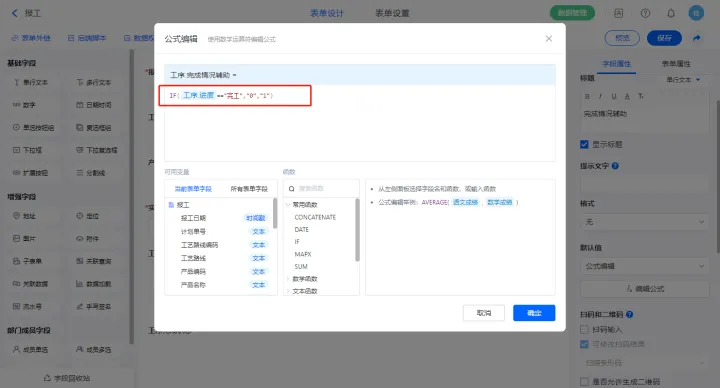

【工序.完成情况辅助】字段,设置默认值为公式编辑,设置公式:“IF(工序.进度=="完工","0","1")”;

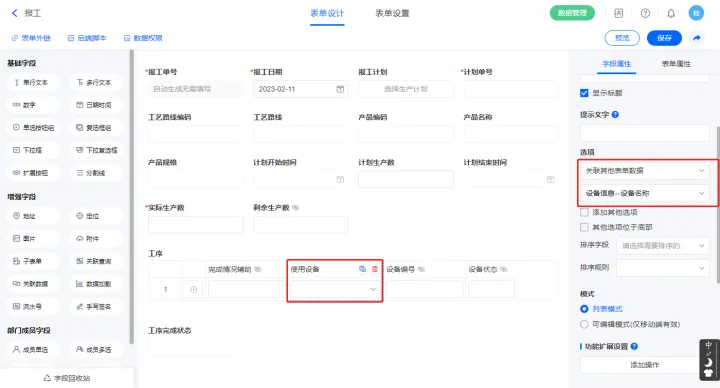

【工序.使用设备】字段,选择设置为关联其他表单数据,关联设备信息的【设备名称】字段;

【工序.设备编号】、【工序.设备状态】字段,设置默认值为数据联动,以上字段关联表及关联条件相同,设置对应的联动字段即可;

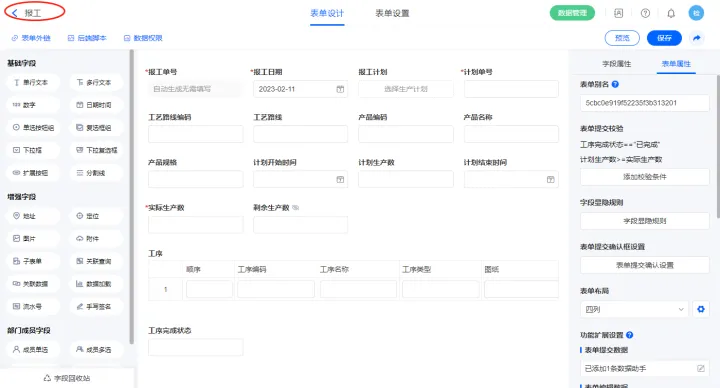

5)表单增加两条提交校验;

当公式“工序完成状态=="已完成"”不满足提交时报“请检查工序完成状态,如未完成请返工!”提示;

当公式“计划生产数>=实际生产数”不满足提交时报“计划生产数大于实际生产数!”提示;

6)表单提交数据新增1条数据助手;

名称为修改计划状态,新增修改数据的执行动作,选择修改【生产计划】表单,选择对应过滤条件,以及需要修改的字段,设置好点击【完成】并保存该数据助手;

2.9、【生产中计划】报表搭建

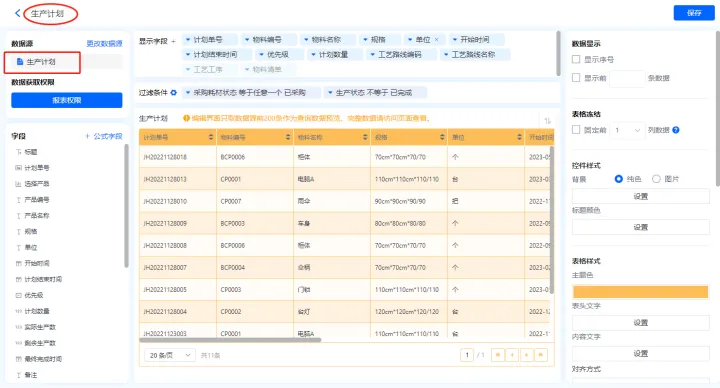

1)新增【生产中计划】报表,用基础报表【数据表】展示数据源为表单【生产计划】的数据;

添加过滤条件,【采购耗材状态】等于已采购,【生产状态】不等于已完成;

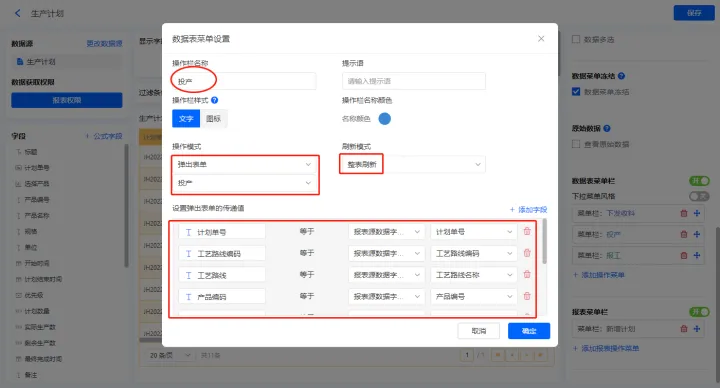

2)新增数据表菜单栏,【下发收料】、【投产】、【报工】;

【下发收料】菜单栏,操作模式设置为弹出表单【线边收料】;

【投产】菜单栏,操作模式设置为弹出表单【投产】;

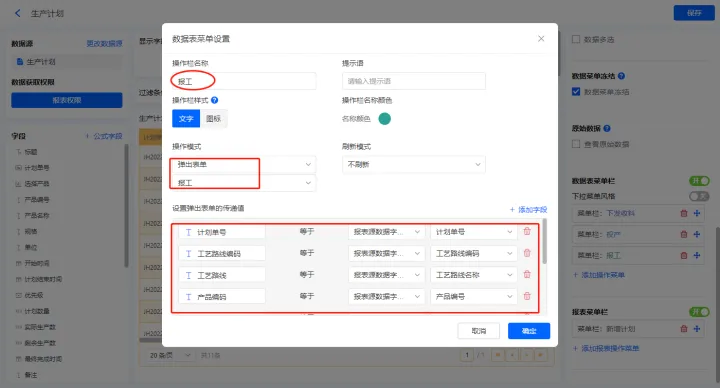

【报工】菜单栏,操作模式设置为弹出表单【报工】;

3)数据菜单冻结属性打钩,固定数据表菜单栏位置;

4)设置报表的权限组,填入权限组名称,选择可操作的数据表菜单;

报工数据权限添加过滤条件,【报工状态】等于未填写,未报工;

投产数据权限添加过滤条件,【投产状态】等于未填写,未投产;

线边收料数据权限添加过滤条件,【线边收料状态】等于未填写,未收料;

2.10、聚合表
1)该应用运用到两个聚合表【线边仓库库存】、【物料库存】;
【线边仓库库存】聚合表;

【物料库存】聚合表;

2.11、效果演示
