ShardingSphere

1.简介

• 1.开源的分布式数据生态项目
  • ShardingSphere-JDBC：轻量级Java框架
  • ShardingSphere-Proxy：数据库代理
  • ShardingSphere-Sidecar(规划中)：Kubernetes的云原生数据库代理
• 2.使用版本：ShardingSphere5.1.1

1.数据库集群架构

• 1.出现原因：单个数据库服务器无法满足海量数据加海量用户的业务需求
• 2.解决方式：采用数据库集群架构提高应用程序的性能
• 3.具体实现
  • 1.读写分离
  • 2.数据分片

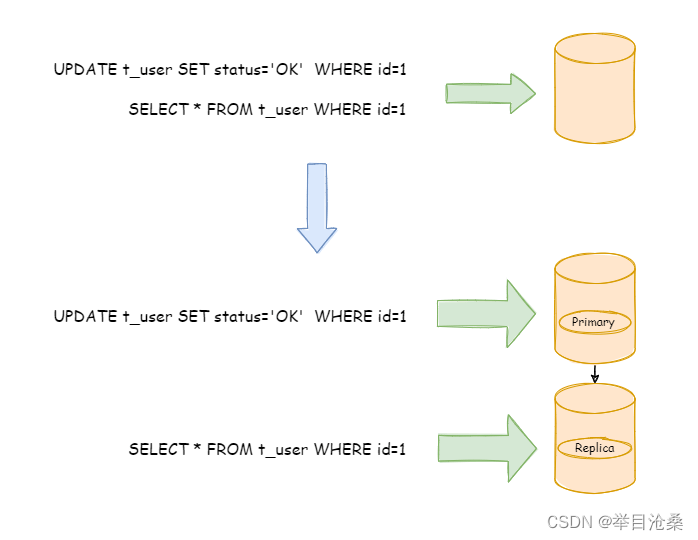

1.读写分离

• 1.原理：将数据库读写操作分散到不同的节点上，分散了数据库读写的压力
• 2.主机：负责事务性的增删改操作；从机：负责查询操作
• 3.读写分离机制建立在数据库主从复制的基础上
• 4.优点：通过读写分离可以有效避免数据更新导致的行锁，也可将查询负载均衡的分散到多个从机中，从而提高查询性能
• 5.问题
  • 1.主机向从机复制数据的过程中会有时间的延迟，如果将数据写入主机，立即从从机读取数据，这时数据可能还未从主机完全复制到从机，所以会出现数据不一致问题，即CAP定理
  • 2.读写分离分散了数据库读写压力，但没有分散存储压力，为了业务数据存储的需求，需将存储分散到多台数据库服务器

1.CAP定理

• 1.定义：分布式系统中，当涉及读写操作时，只能保证一致性(Consistence)，可用性(Availability)，分区容错性(Partition Tolerance)三者中的两个
  • 1.C：一致性，对某个指定的客户端，读操作保证能够返回最新的写操作结果，即读写结果一致
  • 2.A：可用性，非故障的节点在合理的时间内返回合理的响应(非错误和超时的响应)
  • 3.P：分区容错性，当出现网络分区(多个服务器数据交换)后，系统能够继续履行职责(继续执行，可返回超时或历史数据)
• 2.特点：实际设计过程中，每个系统不可能只处理一种数据，有的数据必须选择CP，有的数据必须选择AP，分布式系统理论上不可能选择CA
• 3.CAP理论中的C在实践中不可能完美实现，数据复制的过程中，节点N1和节点N2的数据并不一致(强一致性)；即使无法做到强一致性，但应用可以采用合适的方式达到最终一致性
  • 1.基本可用(Basically Available)：分布式系统在出现故障时，允许损失部分可用性，保证核心可用
  • 2.软状态(Soft State)：允许系统存在中间状态，该中间状态不会影响系统的整体可用性，这里的中间状态就是CAP理论中的数据不一致
  • 3.最终一致性(Eventual Consisitency)，系统中的所有数据副本经过一定时间后，最终能够达到一致的状态

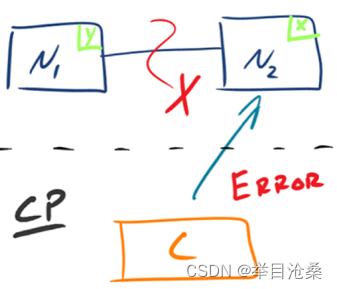

1.CP

• 1.如图所示，为了保证一致性，当发生分区现象(丢包)后，N1节点上数据已经更新到y，但由于N1和N2之间的复制通道中断，数据y无法同步到N2，N2节点上的数据还是x
• 2.此时客户端c访问N2时，N2需要返回Error，提示客户端C系统现在发生了错误，该处理方式违背了可用性的要求，此时CAP三者只能满足CP

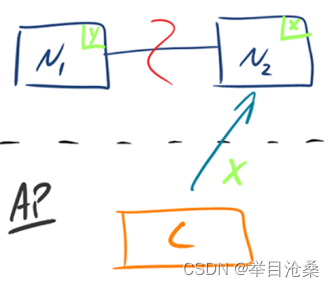

2.AP

• 1.如图所示，为了保证可用性，当发生分区现象后，N1节点上的数据已经更新到y，但由于N1和N2之间的复制通道中断，数据y无法同步到N2，N2节点上的数据还是x
• 2.此时客户端C访问N2时，N2将当前自己拥有的数据x返回给客户端C，而实际当前最新的数据是y，不满足一致性的要求，此时CAP只能满足AP.

2.数据分片

• 1.读写分离问题：读写分离分散了数据库读写压力，从而缓解了单台服务器的访问压力，但没有分散存储压力，为了满足业务数据存储需求，需将存储分散到多台数据库服务器
• 2.数据分片定义：将存放在单一数据库或表中的数据分散地存放至多个数据库或表中，以达到提升性能瓶颈以及可用性的效果
• 3.数据分片的拆分方式
  • 1.垂直分片
  • 2.水平分片
• 4.适用场景：《阿里开发手册》建议单表超过500万条记录或单表大小超过2GB需要考虑分库分表


1.垂直分片

• 1.定义：按照业务拆分的方式称为垂直分片/纵向拆分
• 2.垂直分片可细分为
  • 1.垂直分库
  • 2.垂直分表

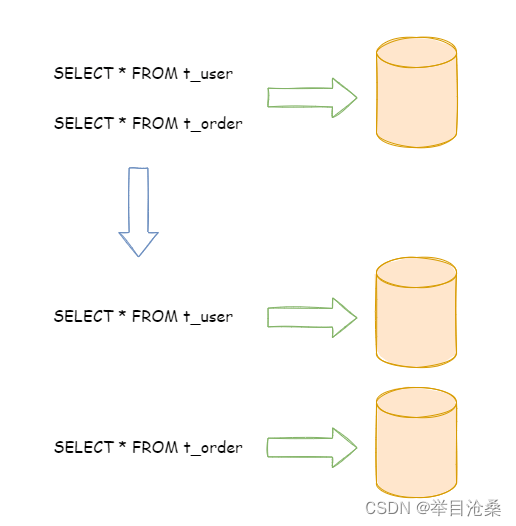

1.垂直分库

• 1.定义：核心理念是专库专用
  • 1.拆分之前：一个数据库由多个数据表构成，每个表对应着不同的业务
  • 2.拆分之后：按照业务将表进行归类，分布到不同的专用数据库，从而将压力分散至不同的数据库
• 2.问题：垂直分库可以缓解数据库数据量和访问量的问题，但无法处理单表数据量过大问题，此时需要水平分片进一步处理

2.垂直分表

• 1.定义：核心理念是专表专用
  • 1.拆分之前：一个数据表由多个字段构成，每个字段对应着不同的业务
  • 2.拆分之后：按照业务将字段进行归类，分布到不同的专用数据表，从而将压力分散至不同的数据表
• 2.问题
  • 1.垂直分表可以缓解数据表访问量和占用量的问题，但无法处理单表数据量过大问题，此时需要水平分片进一步处理
  • 2.垂直分表会引入额外的复杂度，原来只要一次查询，现在需要两次查询
• 3.适用范围：垂直分表适合将表中不常用的列或是占了大量空间的列拆分出去
• 4.注意：垂直分表对应的主键id应该保持一致

2.水平分片

• 1.定义：通过某个字段(或某几个字段)，根据某种规则将数据分散至多个库或表中的方式称为水平分片/横向拆分
• 2.水平分片可细分为
  • 1.水平分库
  • 2.水平分表

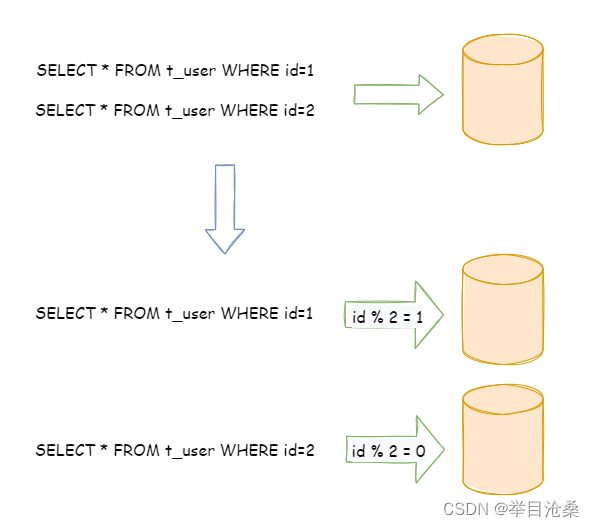

1.水平分库

• 1.定义：相对于垂直分库，不再将数据根据业务逻辑分类，而是通过某个字段(或某几个字段)，根据某种规则将数据分散至多个库中，每个数据库的分片仅包含数据的一分部(例：根据主键分片，偶数主键的记录放入0库，奇数主键的记录放入1库)
• 2.单表进行切分后，是否将多个表分散在不同的数据库服务器中，可以根据实际的切分效果来确定
• 3.适用场景：如果单表拆分为多表后，单台服务器依然无法满足性能要求，那就需要将多个表分散在不同的数据库服务器中

2.水平分表

• 1.定义：相对于垂直分表，不再将数据根据业务逻辑分类，而是通过某个字段(或某几个字段)，根据某种规则将数据分散至多个表中，每个数据表的分片仅包含数据的一分部(例：根据主键分片，偶数主键的记录放入0表，奇数主键的记录放入1表)
• 2.适用范围：水平分表适合表行数特别大的表

• 3.注意
  • 1.单表切分为多表后，新的表即使在同一个数据库服务器中，也可能带来可观的性能提升；如果性能能够满足业务要求，可不拆分到多台数据库服务器，因为业务分库也会引入更多复杂性
  • 2.将拆分的表引入多台数据库会更复杂（例：分布式事务，跨库关联，数据库成本）

3.读写分离和数据分片

• 1.上图展示将数据分片与读写分离一同使用时，应用程序与数据库集群之间的复杂拓扑关系

1.实现方式

• 1.读写分离和数据分片具体的实现方式一般有两种
  • 1.程序代码封装
  • 2.中间件封装

1.程序代码封装

• 1.定义：指在代码中抽象一个数据访问层（或中间层封装），对程序进行一个封装，让数据访问层直接去访问不同数据库集群中的数据源，实现读写分离操作和数据库服务器连接的管理


2.中间件封装

• 1.中间件封装是指的是独立一套系统出来提供数据访问层的功能，从而实现读写操作分离和数据库服务器连接的管理
• 2.对于程序服务器而言，访问中间件和访问数据库没有区别
• 3.常用的中间件有ShardingSphere和MyCat，其中已经封装好了数据访问层供程序使用
• 4.Apache ShardingSphere既提供了程序级别也提供了中间件级别两种解决方案；MyCat只提供了中间件解决方案

2.ShardingSphere JDBC

1.简介

• 1.ShardingSphere JDBC定位为轻量级Java框架，在Java的JDBC层提供的额外服务，类似生成一个数据访问层，它使用客户端直连数据库，以jar包形式提供服务，无需额外部署和依赖，可理解为增强版的JDBC驱动，完全兼容JDBC和各种ORM框架
• 使用与任何基于JDBC的ORM框架，如：JPA,Hibetnate,mybatis,Spring JDBC Template或直接使用JDBC
• 支持任何第三方的数据库连接池，如：DBCP，C3P0,BoneCP,HikariCP等
• 支持任意实现JDBC规范的数据库，目前支持MySQL,PostgreSQL,Oracle,SQLServer以及任何可使用JDBC访问的数据库

• 如果应用程序也是集群模式可以采用服务治理组件G… Center,例Zookeeper

ShardingSphere-Proxy

• 定位为透明化的数据库代理器，即只是一个中间件，提供了封装了数据库二进制协议的服务端版本，用于完成对异构语言(即非Java的项目)的支持，目前提供Mysql和PostgreSQL版本，它可以使用任何兼容MySQL/PostgreSQL协议的访问客户端(如：MySQL Command Client，MySQL Workbench，Navicat等)操作数据，对DBA更加友好
• 向应用程序完全透明，可直接当做MySQL/PostgreSQL使用
• 适用于任何兼容MySQL/PostgreSQL协议的客户端

安装Docker

• Docker可以运行在Windows，Mac，CentOS,Ubuntu等操作系统上
• Docker支持以下的CentOS版本
• 1.CentOS7(64-bit)
• 2.CentOS6.5(64-bit)或更高的版本
• 目前，CentOS仅发行版本中的内核Docker
• Docker运行在CentOS7上，要求系统为64位，系统内核版本为3.10以上
• Docker运行在CentOS-6.5或更高的版本的CentOS上，要求系统为64位，系统内核版本为2.6.37或更高版本
• 2.查看系统内核
• uname命令用打印当前系统相关信息
• uanme -r
• 3.查看已安装的CentOs的版本信息
• cat /etc/redhat-release

3.CentOS7安装docker

• 1.安装需要的软件包
• yy -utils提供了yy-config-manager相关功能，device-mapper-persistent-data和lvm2是设备映射器驱动程序所需要的
• yum install -y yuim-utils \ device-mapper-persistent-data \ lvm2
• 2.设置docker下载镜像
• 推荐阿里云下载地址
• yum-config-manager --add-repo http://mirrors
• 3.更新yum软件包索引
• 我们在更新或配置yum源之后，通常都会使用yum makecache生成缓存，这个命令是将软件包信息提前在本地缓存一份，用来提高搜索安装软件的速度
• yum makecache fast
• 4.安装docker ce
• yum install -y docker -ce
• 5.启动docker
• systemctl start docker
• 6.版本验证
• docker version
• 7.设置开机启动
• 查看服务是否自动启动(enabled，是；disabled，否)
• systemctl list-unit-files | grep docker.service
• sysmctl enable docker
• systemctl deamon-reload
• systemctl diable docker
• systenctl deamin-reload
• 卸载
• systemctl stop docer
• yum remove -y docker -ce
• rm -rf /var/lib/docker
